Spanning*
Verzending berekend bij kassa.
Deze link TM06 pick and place machine eenheidsprijs $22.000 (niet inclusief verzending)
Het zal per zee worden verscheept.Neem contact met ons op voor meer verzenddetails, onze e-mail: kimi@charmhigh-tech.com
Hoge configuratie Charmhigh TM06Geavanceerde 6 koppen SMT pick-and-place machine
Goed voor middelgrote SMT-assemblagelijnen, voor PCBA-productie
1Modelnummer: TM06
2Charmhigh.
3. Hoofdconfiguratie: Automatische 3 stukken PCB auto levering + 6 hoofden 60 voeders + Panasonic servomotor
+ automatische spuitstukverander ((19 posities) + 9 camera's + THK slijpschroef + dubbele Y-as
4Voeder: Fuji Electric voeder (afzonderlijk kopen)
5. PCB-oppervlak (2 opties): 450*350mm / 900*350mm
6. Komt met computer & toetsenbord & muis met Windows systeem
7. Component: 01005, 0201, 0402-5050, SOP, QFN, TQFP, BGA... enz.
8. Afmetingen: 1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H), AC220V/110V (50/60Hz, 1 fase)
9. Levertyd: 4-6 werkdagen
10- Levering: per lucht / per zee / ophalen van onze fabriek rechtstreeks / verzenden naar China magazijn
11Betalingswijze: bankoverschrijving (T/T)
12Verpakking: triplexdoos
Beschrijving:

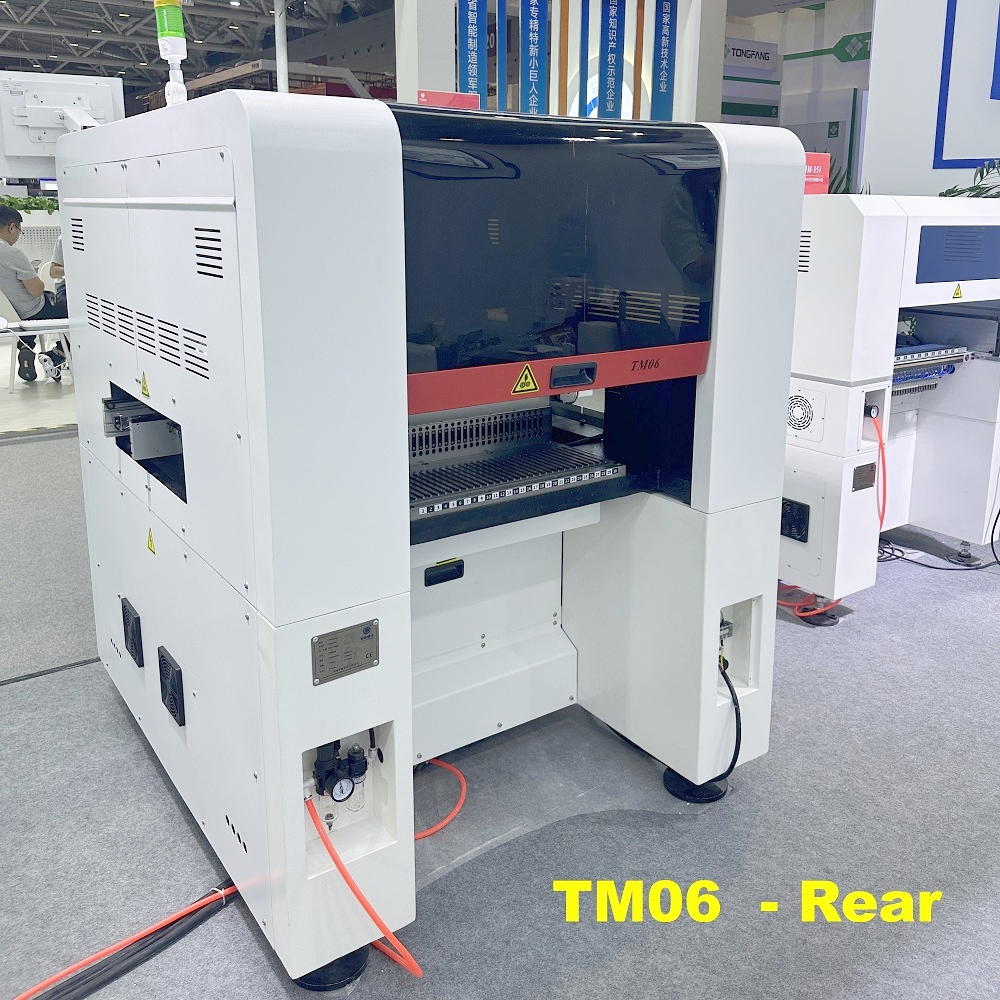

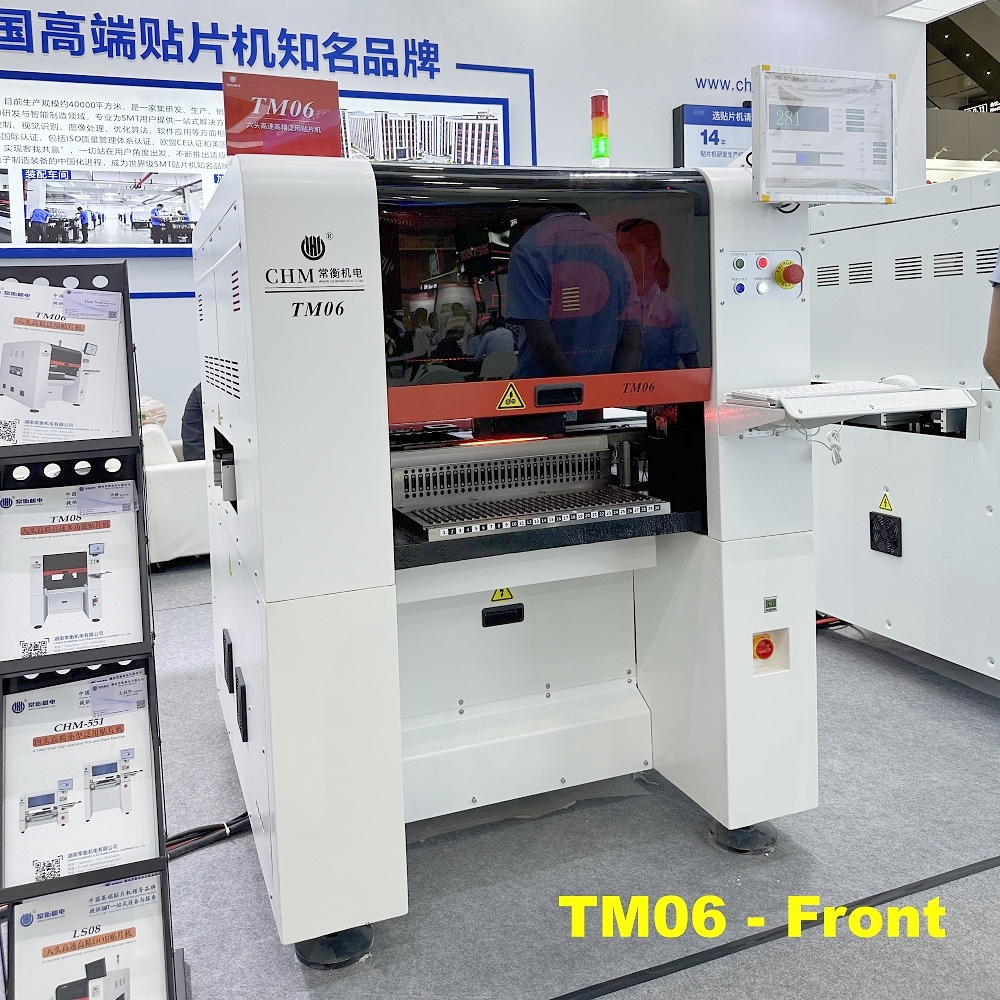

Dit is TM06, een high-end pick-and-place machine van Charmhigh.
Het is gekenmerkt door 60 voedingsstaven, goede compatibiliteit met NXT elektrische voeders en stokvoeders die buisvormige componenten kunnen ondersteunen.

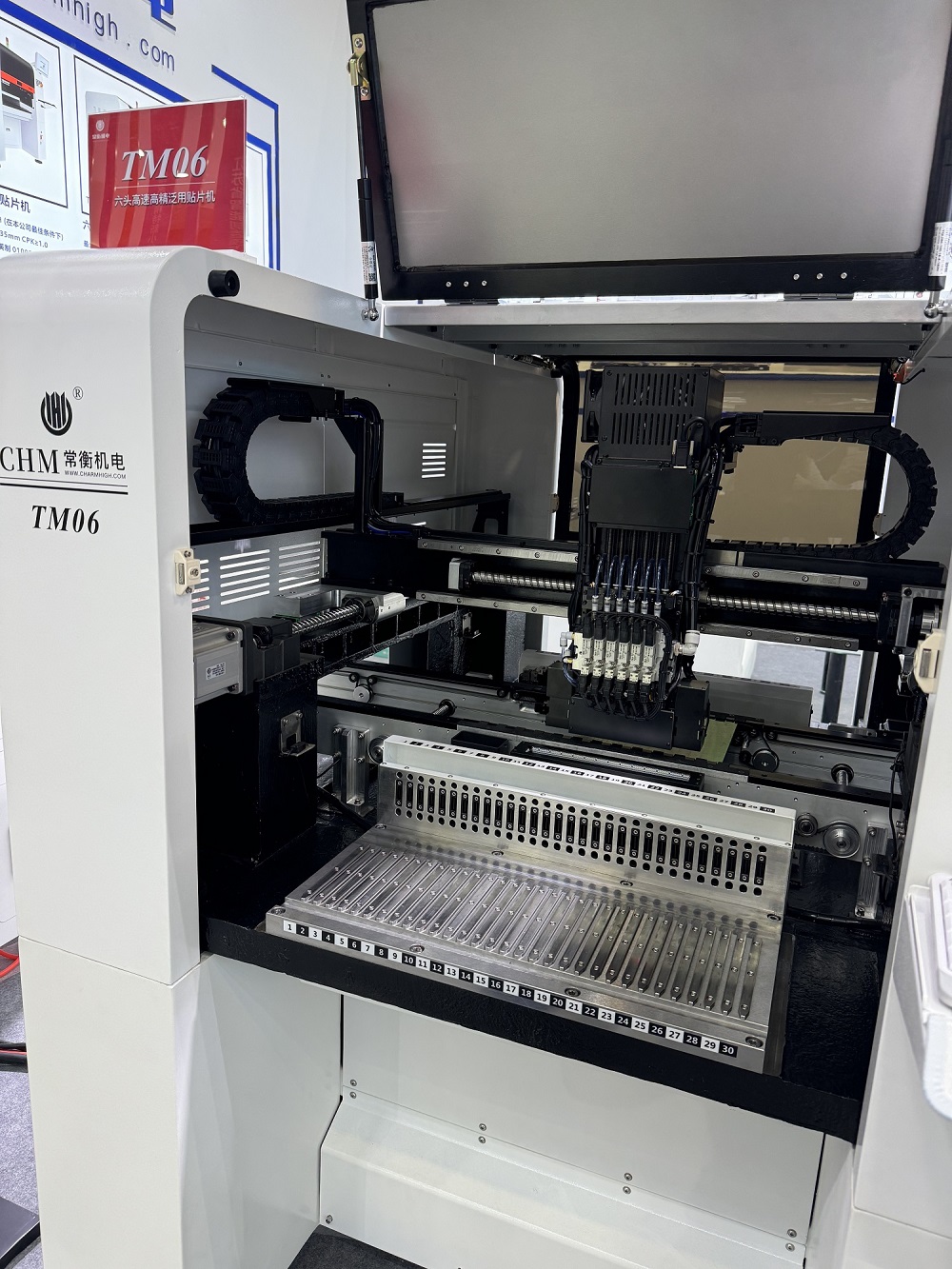

6 koppen die tegelijkertijd kunnen worden gemonteerd en de zuigmonden automatisch kunnen worden vervangen, automatische drie-afdelingenband,High-speed bewegingsbesturingssysteem en visie technologie toegepast om foto's te maken van bewegende onderdelen onafhankelijk onderzocht en ontwikkeld door Charmhigh zelf.
Als u een hoge configuratie pick and place machine met een redelijke prijs nodig voor de middelgrote tot grote installaties, TM06 is de beste keuze.
Specificatie TM06:
| Model | TM06 |
| Afmetingen | 1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H) |
| Gewicht | 1100 kg |
| Stroomvoorziening | AC220V (50Hz, enkelfasig), 3kW |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümgeneratie | ingebouwde vacuümpomp |
| Montagehoofd | 6 koppen |
| Verhoogde snelheid | 27800 pk/uur (optimaal); |
| Toenemende nauwkeurigheid | X,Y-as: ±0,035 mm; CPK≥1,0 ((XY) |
| Beheersnauwkeurigheid | 4 μm |
| Hoogte van het onderdeel | 12 mm |
| Type onderdeel | 01005,0201/0402/0603 ̇5050/SOT/SOP/QFP/QFN/BGA, enz. (resistor/capacitor/diode/triode/LED/IC, enz.) |
| PCB-dikte | 0.6 mm~3.5 mm |
| PCB-grootte | 450 mm ((L) × 350 mm ((W) (standaard); 900 mm ((L) × 350 mm ((W) (facultatief) |
| PCB-transport | Automatische 3-seksie-spoortransport, PCB-ondersteuning |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeiersysteem met 19 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows-systeem) met monitor, toetsenbord en muis |
| Aandrijfsysteem | X&Y-as aangedreven door Panasonic A6-servomotoren (Y-as door dubbele motoren); flexibel S-curve versnelling en vertraging |
| Vervoerstelsel | X- en Y-as met TBI-grondskroef en HIWIN-lineaire gids (Y-as met dubbele schroeven) |
| Voedingssysteem | 60 NXT 8 mm standaard voedingsstaven (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | Flycamera×6 (toepasselijke grootte van het onderdeel: 16 mm×16 mm); IC-camera × 1 (toepasselijke grootte van het onderdeel: 36 mm × 36 mm); Markeringscamera × 2 |
De TM06 is een 6 koppen SMT pick and palce machine van Charmhigh. Het is een perfect model dat kan voldoen aan alle eisen van de klant.

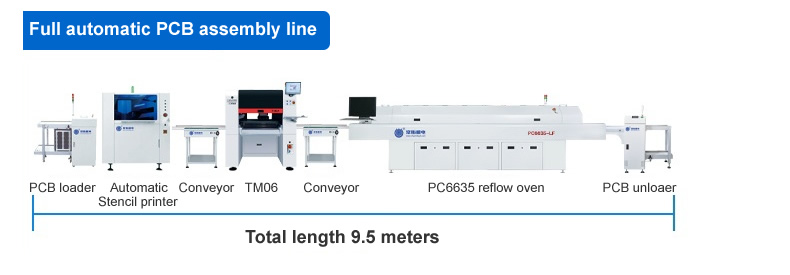

Hieronder vindt u de productielijn voor middelgrote SMT:
Garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service
De Commissie is van mening dat de Commissie in de eerste plaats de mogelijkheid moet bieden om de in het kader van het programma vastgestelde doelstellingen te bereiken.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
Zorg voor een naverkoopservice. Elke machine wordt 100% getest voordat ze wordt verzonden.
Technische ondersteuning:
Kimi Mob: 0086 135 106 75756
Skype: Kimiliu89
E-mail: kimi@charmhigh-tech.com
YouTubevideo link van Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh, beroemde fabrikant in China leveren direct, kwaliteitsborging.
Specificatie TM06:
| Model | TM06 |
| Afmetingen | 1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H) |
| Gewicht | 1100 kg |
| Stroomvoorziening | AC220V (50Hz, enkelfasig), 3kW |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümgeneratie | ingebouwde vacuümpomp |
| Montagehoofd | 6 koppen |
| Verhoogde snelheid | 27800 pk/uur (optimaal); |
| Toenemende nauwkeurigheid | X,Y-as: ±0,035 mm; CPK≥1,0 ((XY) |
| Beheersnauwkeurigheid | 4 μm |
| Hoogte van het onderdeel | 12 mm |
| Type onderdeel | 01005,0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, enz. (resistor/capacitor/diode/triode/LED/IC, enz.) |
| PCB-dikte | 0.6 mm~3.5 mm |
| PCB-grootte | 450 mm ((L) × 350 mm ((W) (standaard); 900 mm ((L) × 350 mm ((W) (facultatief) |
| PCB-transport | Automatische 3-seksie-spoortransport, PCB-ondersteuning |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeiersysteem met 19 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows-systeem) met monitor, toetsenbord en muis |
| Aandrijfsysteem | X&Y-as aangedreven door Panasonic A6-servomotoren (Y-as door dubbele motoren); flexibel S-curve versnelling en vertraging |
| Vervoerstelsel | X&Y-as met TBI-aansluiting en HIWIN-lineaire gids(Y-as met dubbele schroeven) |
| Voedingssysteem | 60 NXT 8 mm standaard voedingsstaven (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | Flycamera×6 (toepasselijke grootte van het onderdeel: 16 mm×16 mm); IC-camera × 1 (toepasselijke grootte van het onderdeel: 36 mm × 36 mm); Markeringscamera × 2 |
Standaard pakketdienst:
Het pakket van onze P&P's is standaard houten pakket voor export om schade tijdens het transport te voorkomen.
Vervoerdienst:
1Verzending door TNT/DHL/FedEx door tot deur.
Voor een pakket van minder dan 200 kg kunt u TNT, DHL, Fedex of een ander expressbedrijf gebruiken, het is deur tot deur service, het duurt normaal 5-8 dagen voor levering.belastingen en heffingen zijn niet inbegrepen in de prijs van het artikel of de verzendkostenDeze kosten zijn de verantwoordelijkheid van de koper.
2Verzending per lucht / zee.
Voor grote hoeveelheden, meer dan 500 kg, kunt u gebruik maken van lucht- of zeelevering.
FCA:We zullen de goederen verzenden naar het pakhuis in China op verzoek van de koper, de luchtvaartmaatschappij zal helpen om een internationale vlucht te regelen om de goederen naar uw plaats te verzenden.
CIF: Het betekent dat goederen naar de dichtstbijzijnde zeehaven van kopers worden verzonden per zeescheepvaart, ongeveer 18~40 dagen verzendtijd, het heeft geen tracking-informatie, koper moet de douanecontrole lokaal uitvoeren en douanerechten betalen,Je kunt een agent gebruiken om alle lokale dingen te doen en de goederen bij jou thuis te bezorgen..
FOBHet betekent dat u de scheepvaartmaatschappij kunt regelen, we zullen de goederen naar de zeehaven in China verzenden volgens uw kennisgeving, en we zullen alle lokale dingen in China doen.,andere vergoedingen zijn de verantwoordelijkheid van de koper.
3- Verzending naar Rusland.
We sturen de goederen per vliegtuig, de koper hoeft geen belastingen te betalen, eerst verzenden we de goederen naar Moskou, de verzender doet alle douaneverklaring, de verzender betaalt de belastingen vooraf.Na aankomst van de goederen in MoskouRussen leveren de goederen bij jou thuis, zodat de koper zich geen zorgen hoeft te maken over de belasting.
De verzendtijd is ongeveer 18~35 werkdagen! Het heeft een gedetailleerd trackingnummer en trackinginformatie.
Tracking website: https://www.17track.net/ru
4Haal het direct van onze fabriek.
U kunt uw eigen verzendingsagent gebruiken of uw DHL/TNT/Fedex-rekening.
Of als u een expediteur in China heeft, kunnen we de goederen rechtstreeks naar uw expediteur verzenden.
