Dual Side Feeder CHMT48VB Desktop SMT Pick and Place Machine (links 29 stuks + rechts 29 stuks)
Met ingebouwde Industry board met Embedded Linux systeem.
All-in-one machine, ruimte bespaard, zeer goed voor kleine batch productie, prototyping, onderzoek, onderwijs enz.
Inleiding:
1Modelnummer: CHM-T48VB
2Charmhigh.
3Hoofdconfiguratie:Desktoptype + All-in-one machine + Twee visiecamera's + Embedded Linux-systeem + 2 koppen 58 bandvoerders + gesloten lus besturingsmotor met encoder + touchscreen ((USB-muis ook ondersteund)
4Maximaal PCB-oppervlak: 345*355 mm
5- Component: 0402-5050, SOP, QFN, QFP, BGA enz.
6Afmetingen: 1320 mm ((L) × 750 mm ((W) × 335 mm ((H), AC220V/110V (50/60Hz)
7. Levertyd: 1-3 werkdagen ((In voorraad)
8- Levering: door DHL express van deur tot deur, in totaal 6-9 dagen.
9Betalingswijze: bankoverschrijving (T/T); PayPal; creditcard; W/U
10Verpakking: plywooddoos
11HS-code: 8479.89.62.00 (pick-and-place machine)
Beschrijving:
De CHMT48VB is een goedkope goedkope accuraatheid twee hoofden desktop grootte pick and place machine van Charmhigh.Het kan meer verschillende soorten banden op de machine te installeren.
Je kunt het gebruiken om een verscheidenheid aan ontwerpen te produceren, 50 tot 100 stuks per opname.
CHMT48VB is een op visie gebaseerde desktop pick and place machine die een ingebed Linux systeem gebruikt, je kunt deze machine gebruiken zonder externe computer, zeer stabiel en zeer handig te bedienen.
Het is zeer betrouwbaar met een goedkoop economisch model met hoge precisie en gemakkelijk te leren.zeer geschikt voor voor prototype bouwers, hobbyisten, ontwikkelaars, en ontwikkelingsgroepen en kleine batch productie.
CHMT48VB compatibele software: Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS..etc. Zolang de software de X.Y coördinaten kan genereren.
Youtube werkvideo:

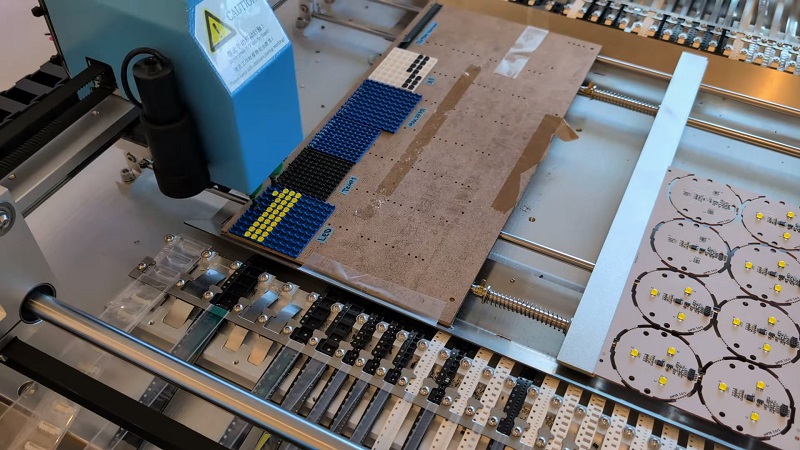

CHMT48VB productie video van de klant:
Ik heb het over een paar van de meest bekende films in de wereld.
Ik heb een paar foto's gemaakt.
| Model | CHM-T48VB |
| PCB-oppervlak | 10 mm*10 mm - 355 mm*355 mm |
| X- en Y-as Reis | 420*460 mm |
| Z-as bewegende bereik | 15 mm |
| Placement heads | 2 stuks |
| Voedingsmiddelen | Links 29pcs + rechts 29pcs |

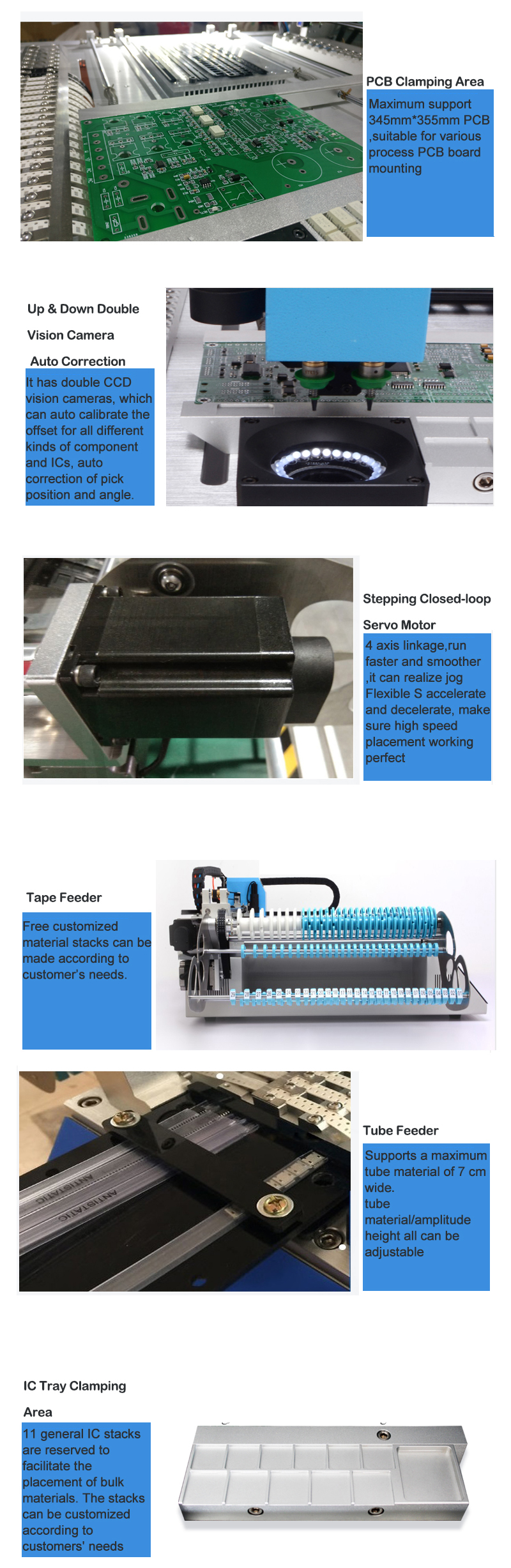

| Ziensysteem | Dualcamera's (op- en afkamera's) |

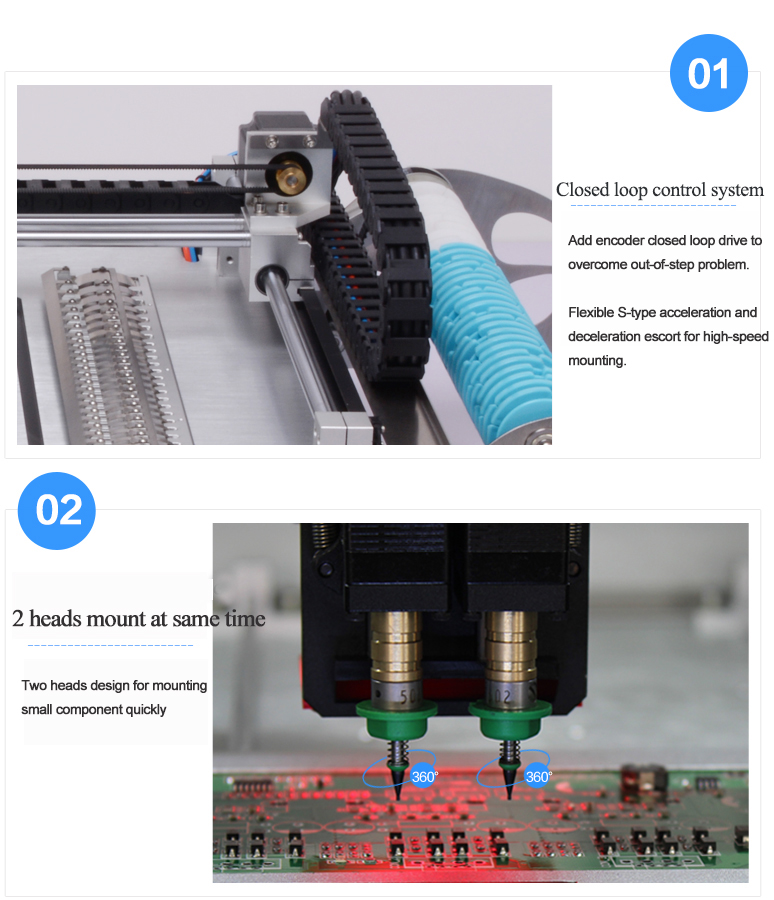

| Rijden | Gesloten-loop besturing stepper servo aandrijving systeem, zorg ervoor dat nooit stap verliezen |
| Z-as zelf terugkeer detectie | Ja, voorkomen dat sproeiers breken |
| Pull-pin zelf teruggave | - Ja, dat klopt. |
| Lekken van de materiaaldetectiemethode | Vacuümdetectie, zichtdetectie |

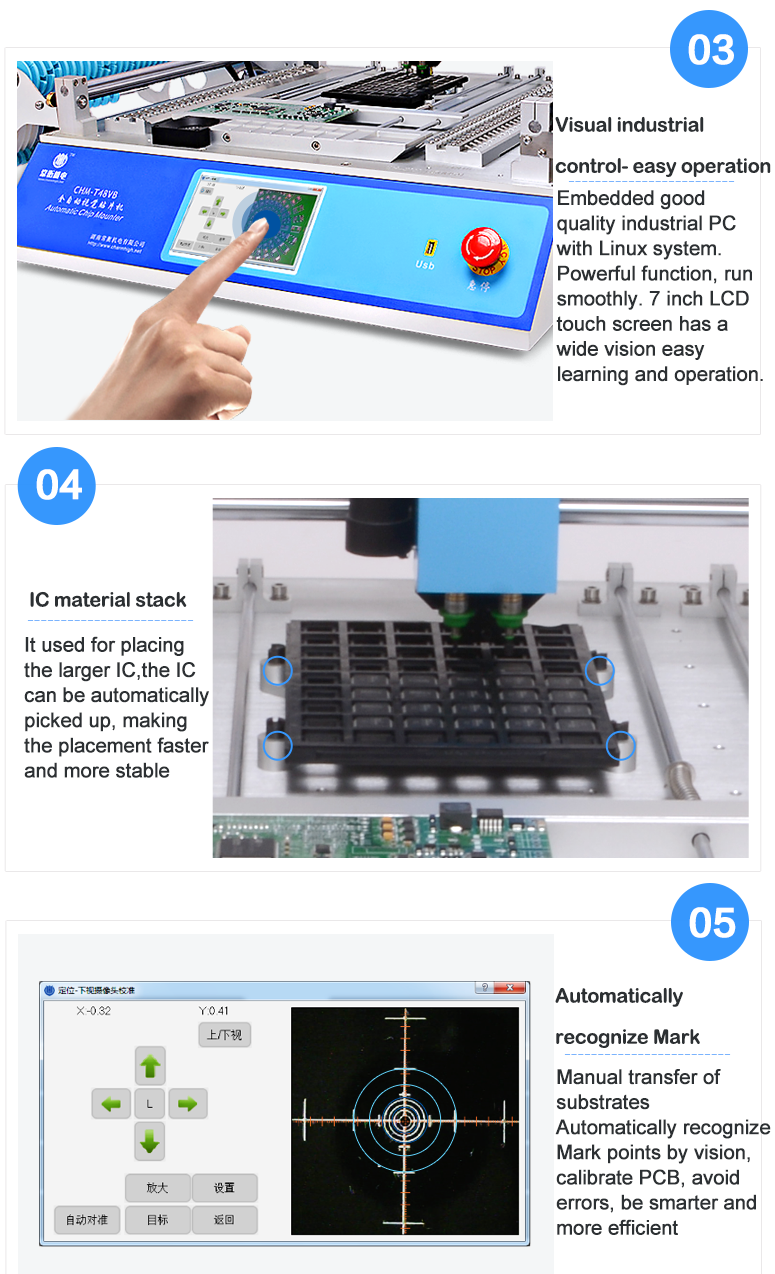

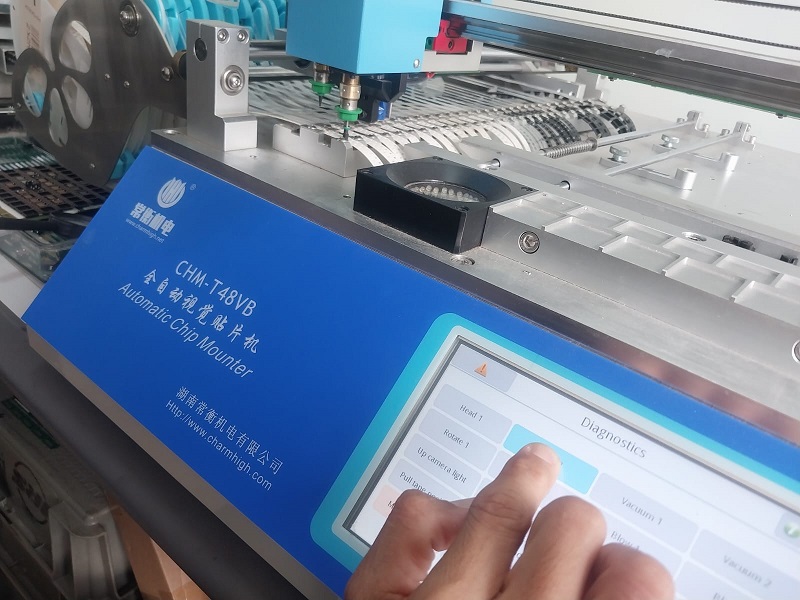

| Touchscreen | 7 Industriële touchscreen |
| Hoofdbord | Zelfstandig onderzoeksbedrijf |

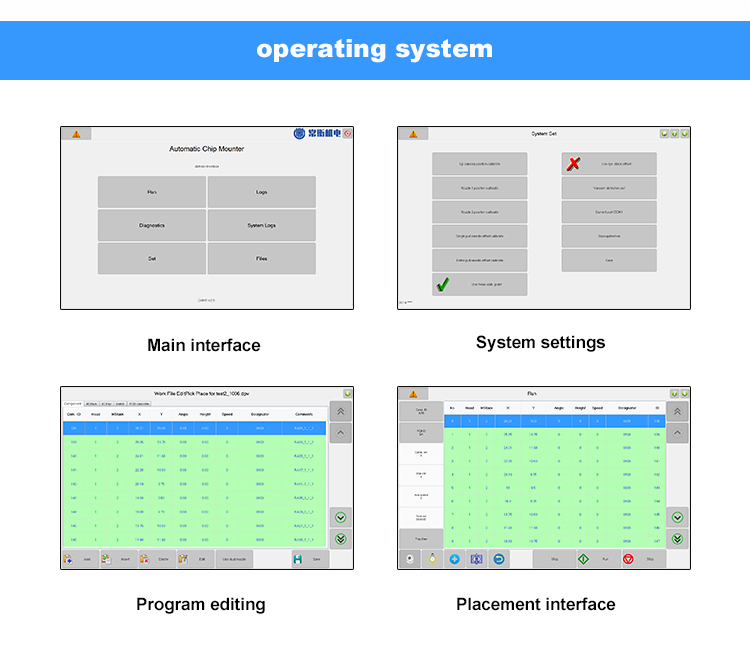

| Systemen | Embedded Linux systeem |
| Montage snelheid | 5000 pk/uur (uitgeschakeld); 3000 pk/uur (aan) |
| Montageprecisie | ± 0,025 mm |
| Componenten | 0402-5050,SOP,QFN (bandbreedte: 8MM,12MM,16MM,24MM) |
| Afmetingen van de machine | L 960 mm* W 705 mm* H 335 mm |
| Vacuümpomp | -92KPA (2 stuks, ingebouwd, zwakke type) |
| Externe luchtbron | Geen noodzaak (machine ingebouwde stille vacuümpomp 2pcs) |
| Externe pc's | - Nee, niet echt. |
| Spanning | 220V (110V), 50Hz |
| Nettogewicht | 68 kg |
| Bruto gewicht | 82 kg / 150 * 80 * 52 cm / 0,62 m3 |

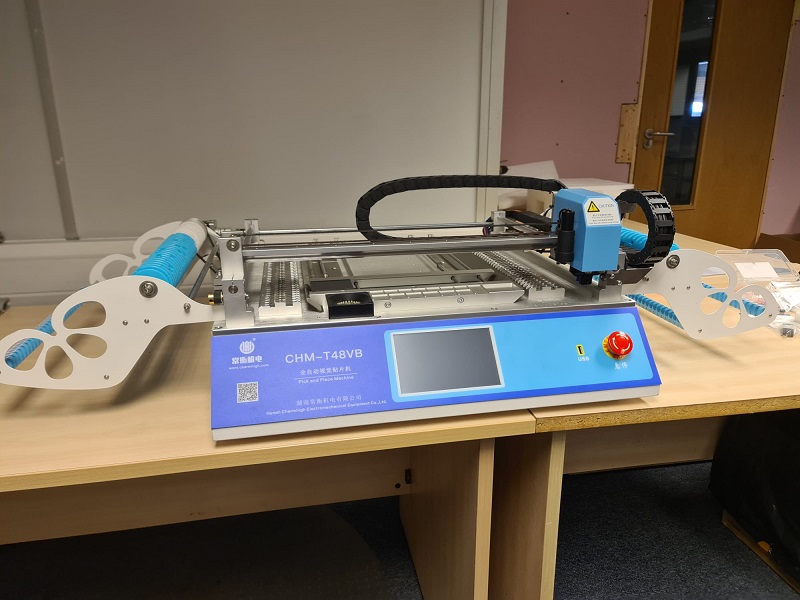

CHMT48VB klantfeedback:
- Ik weet het niet.
Kleine SMT-productielijn aanbevelen(3040 stencillprinter, chmt48vb pick&place, chmro420 reflowoven):
Standaard verpakkingslijst voor CHMT48VB:
1) Pick and Place Machine CHMT48VB 1
2) Juki sproeiers in totaal 4 stuks (503, 504, 505, 506 maat)
3) 8G USB-driver 1
4) Stroomkabel 1
5) Trek naald 2
6) Spiraal voor trekspeld1
7) Camera positionering aanpassen zwart bord 1
8) Hex-schakel 6
9) Pinzetten 1
10) Borstel 1
11) Pen voor touchscreen 1
12) Bevestiging voor IC-bak 4
13) Vet 1
Let op:
De CHMT48VB pick-and-place machine is compleet met alle accessoires in het pakket, QC geslaagd.
We bieden tijdige after-sales service, elke machine is 100% getest voordat ze wordt verzonden.
Geniet van je pick-and-place machine!
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek betrouwbare directe levering.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
Elke machine is 100% getest voor verzending.
