- Ik weet het niet.Deze link TS10 pick and place machine eenheidsprijs $31500 (niet inclusief verzending)
Het zal per zee worden verscheept.contact met ons opnemen voor meer verzendgegevens, onze e-mail: sales@charmhigh-tech.com

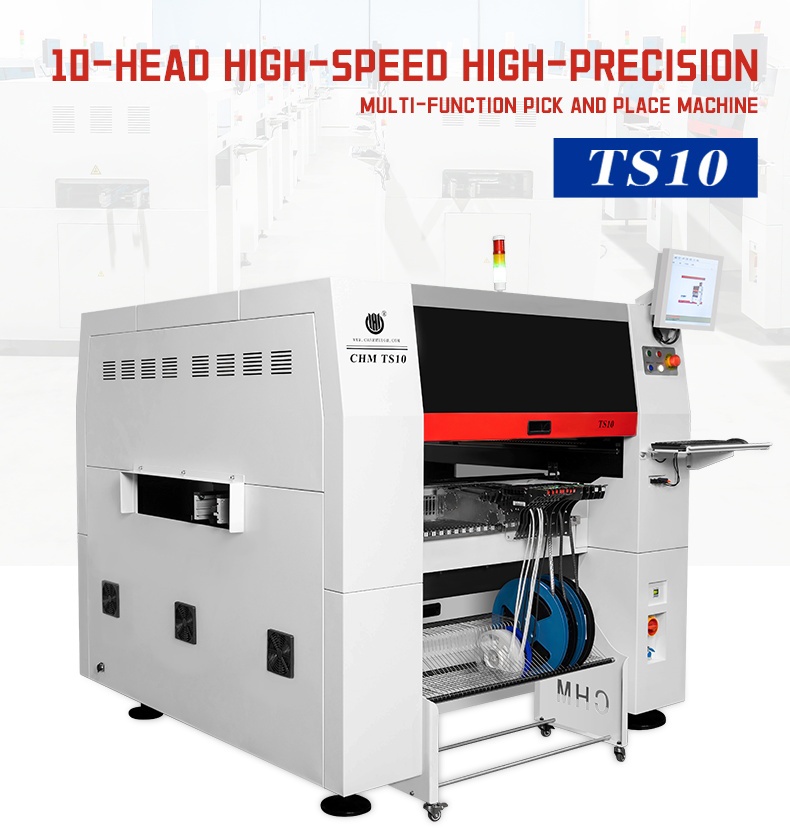

Hoge snelheid hoge nauwkeurigheid hoge stabiliteit Charmhigh TS10 (10 koppen, 100 voeders) CPK≥1.0

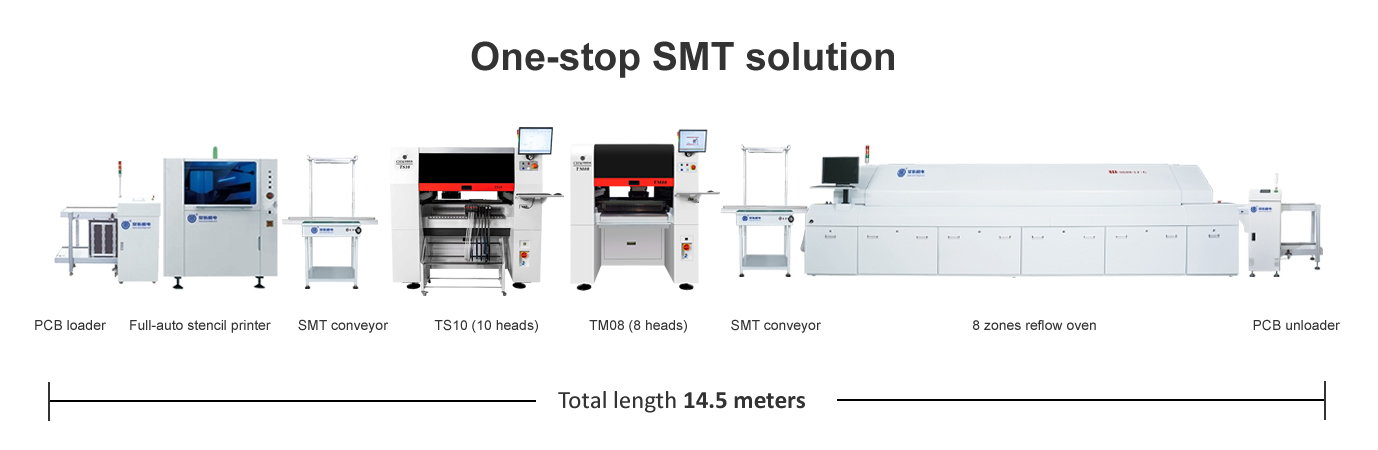

Volledig automatische SMT-productielijn voor grote PCB-assemblagelijnen
Hoofdkenmerken:
Optimale snelheid: 42000 CPH (onder de beste omstandigheden van ons bedrijf)
Montage nauwkeurigheid: (XY) ± 0,04 mm; CPK≥1.0
Componenten Montagebereik: Inch grootte 0201-36mmX36mm en grotere componenten
Facultatief: blauwlicht scannen, lens montage, 1,2 m lange PCB montage productie
Highlighs:

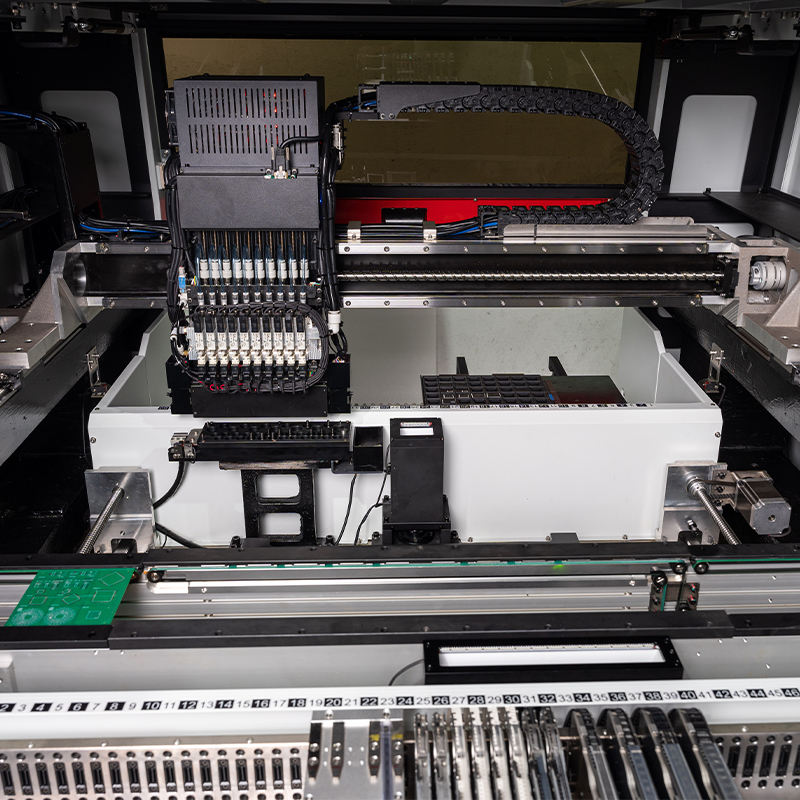

1/De Y-as heeft een tweeling-servo-besturingssysteem
De Y-as neemt tweeling Panasonic A6 servomotor, THK grondschroef, stille lineaire gids
2/Support CPK detectie
Zorg ervoor dat de procescapaciteit stabiel en gegarandeerd blijft
3/Grootformaat Identificatie van onderdelen ((gemakkelijk op te nemen, te identificeren en nauwkeurig te monteren)
Wanneer het IC-cameraherkenningsgebied wordt overschreden, wordt segmentatieherkenning ondersteund en wordt automatisch een volledig apparaatbeeld gevormd
4/ANC ((Automatische spuitstukvervanger)
Automatische distributie en automatische vervanging van sproeiers
5/Automatisch warmtecompensatiecorrectiesysteem
Zorg voor de langdurige werkstabiliteit van de apparatuur
Charmhigh TS10 parameters:
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) | |
Gewicht | 1930 kg |
Stroomvoorziening | AC380V (50Hz, driefasig), 4,5 kW |
Air Supply | 0.5MPa ~ 0.7MPa |
Vacuümopwekking | ingebouwde vacuümpomp |

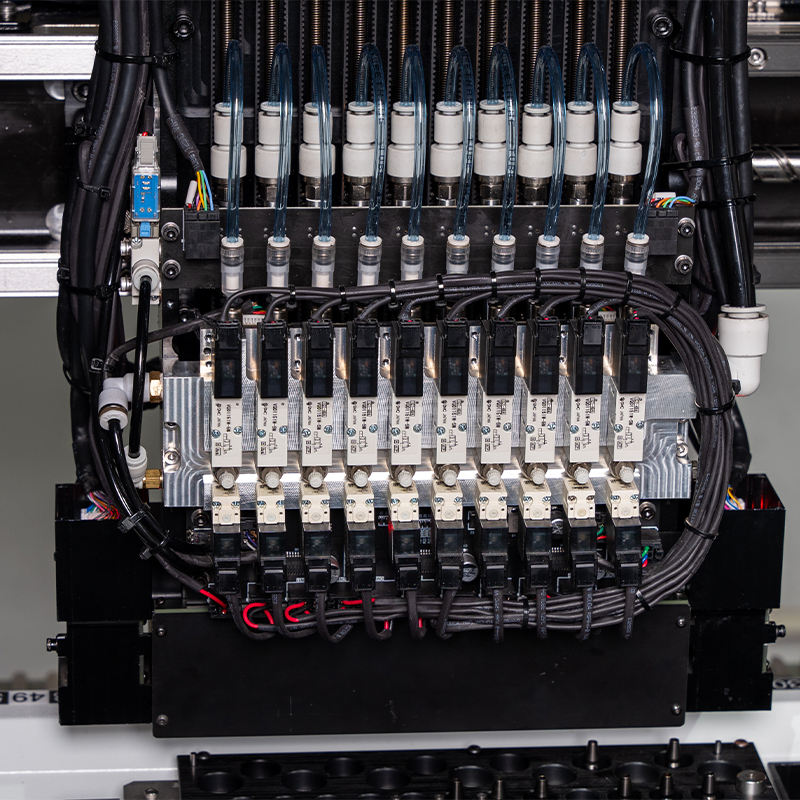

Hoeveelheid montagehoofd | 10 koppen |
Verhoogde snelheid | 42000 pk/uur (optimaal) |
Toenemende nauwkeurigheid | (XY) ± 0,04 mm; CPK≥1.0 |
Hoogte van het onderdeel | ≤ 12 mm |
Type onderdeel | 01005/0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, enz. |
Componentengamma | Inch grootte 0201 tot 36mm * 36mm, en grotere componenten monteren. |
PCB-dikte | 0.6mm~3.5mm |
PCB-grootte | 600 mm ((L) × 400 mm ((W) (standaard); |
PCB-transport | Automatische 3-seksie-spoortransport, PCB-ondersteuning |
Verandering van het spuitstuk | Automatische mondstukwisseling (37-holes mondstukbibliotheek) |
Controlesysteem | Ingebouwde industriële computer (Windows 7) |
Aandrijfsysteem | X&Y-as aangedreven door Panasonic A6-servomotoren (Y-as door dubbele motoren); flexibel S-curve versnelling en vertraging |
Vervoerstelsel | X- en Y-as met THK-grondbolschroef en THK-stomme lineaire gids (Y-as met dubbele schroeven) |

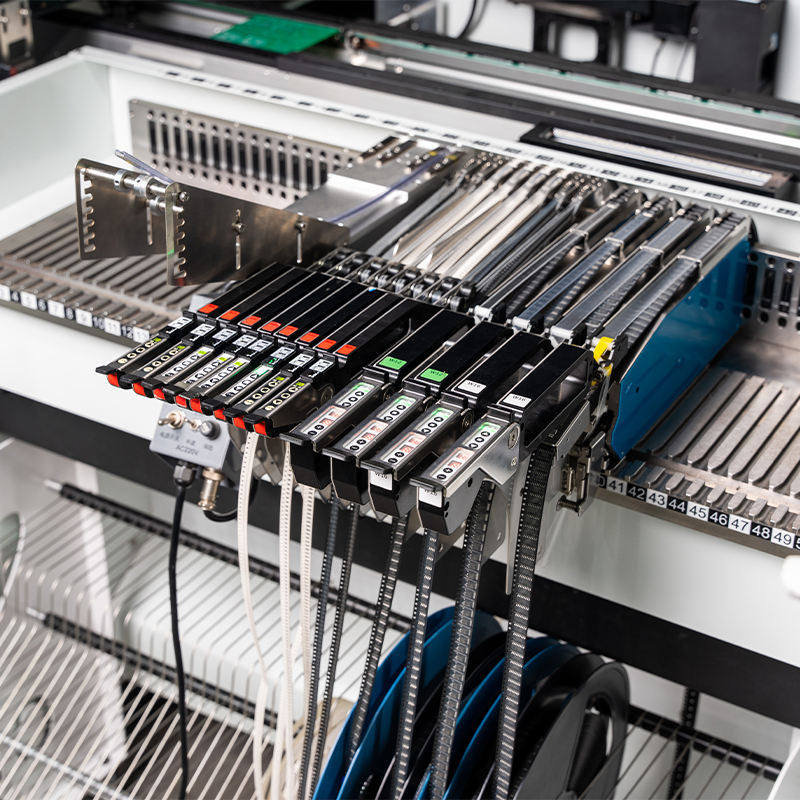

Voedingssysteem | 100 NXT 8 mm standaardvoederstapels |
Visie-systeem | Flycamera × 10 (toepasselijke grootte van het onderdeel: 16 mm × 16 mm); |
Verpakkingslijst van TS10:
Artikel 1 | Hoeveelheid | Artikel 1 | Hoeveelheid |
TS10 Pick-and-Place machine | 1 | Vacuüm katoen | 10 |
met een vermogen van niet meer dan 10 kW | 20 | Vliegtuigplug | 2 |
Gereedschapskist | 1 | Snelle aansluiting | 1 |
Garantie kaart | 1 | Vingervinger | 4 |
Gebruikershandleiding | 1 | Muispad | 1 |
Testverslag | 1 | Rubber demping pad | 4 |
Borstel | 1 | Stroomkabel | 1 |
Tweezer | 1 | Klavier | 1 |
Innerlijke hexagonale spanner | 1 | muis | 1 |
Open sleutel | 2 | LCD*1 | 1 |
smeerolie | 1 |
|
|
Onze Charmhigh fabriek heeft IOS9001 gekregen, koop dan uw apparatuur van een uitstekende fabriek.
TS10-parameters:
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) | |
Gewicht | 1930 kg |
Stroomvoorziening | AC380V (50Hz, driefasig), 4,5 kW |
Air Supply | 0.5MPa ~ 0.7MPa |
Vacuümopwekking | ingebouwde vacuümpomp |
Hoeveelheid montagehoofd | 10 koppen |
Verhoogde snelheid | 42000 pk/uur (optimaal) |
Toenemende nauwkeurigheid | (XY) ± 0,04 mm; CPK≥1.0 |
Hoogte van het onderdeel | ≤ 12 mm |
Type onderdeel | 01005/0201/0402/0603～5050/SOT/SOP/QFP/QFN/BGA, enz. |
Componentengamma | Inch grootte 0201 tot 36mm * 36mm, en grotere componenten monteren. |
PCB-dikte | 0.6mm~3.5mm |
PCB-grootte | 600 mm ((L) × 400 mm ((W) (standaard); |
PCB-transport | Automatische 3-seksie-spoortransport, PCB-ondersteuning |
Verandering van het spuitstuk | Automatische mondstukwisseling (37-holes mondstukbibliotheek) |
Controlesysteem | Ingebouwde industriële computer (Windows 7) |
Aandrijfsysteem | X&Y-as aangedreven door Panasonic A6-servomotoren (Y-as door dubbele motoren); flexibel S-curve versnelling en vertraging |
Vervoerstelsel | X- en Y-as met THK-grondbolschroef en THK-stomme lineaire gids (Y-as met dubbele schroeven) |
Voedingssysteem | 100 NXT 8 mm standaardvoederstapels |
Visie-systeem | Flycamera × 10 (toepasselijke grootte van het onderdeel: 16 mm × 16 mm); |
Standaard pakketdienst:

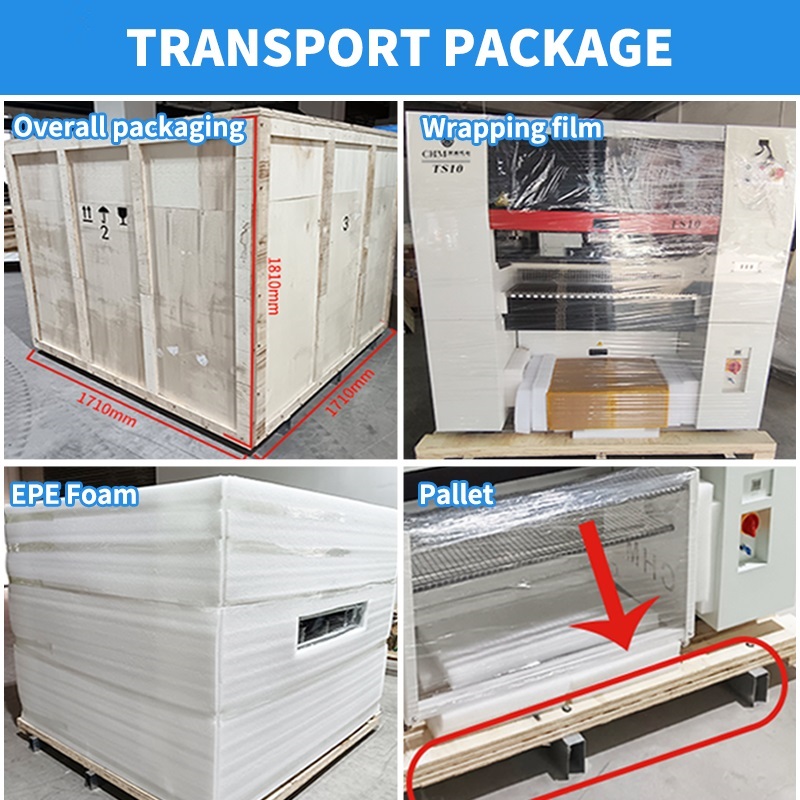

Het pakket van onze P&P's is standaard houten pakket voor export om schade tijdens het transport te voorkomen.
Vervoerdienst:
1Verzending door TNT/DHL/FedEx door tot deur.
Voor een pakket van minder dan 200 kg kunt u TNT, DHL, Fedex of een ander expressbedrijf gebruiken, het is een deur tot deur service, het duurt normaal gesproken 5-8 dagen voor levering.belastingen en heffingen zijn niet inbegrepen in de prijs van het artikel of de verzendkostenDeze kosten zijn de verantwoordelijkheid van de koper.
2Verzending per lucht / zee.
Voor grote hoeveelheden, meer dan 500 kg, kunt u gebruik maken van lucht- of zeelevering.
FCA:We zullen de goederen naar het pakhuis in China verzenden op verzoek van de koper, de luchtvaartmaatschappij zal helpen met het regelen van internationale vluchten om de goederen naar uw plaats te verzenden.
CIF: Het betekent dat goederen naar de dichtstbijzijnde zeehaven van kopers worden verzonden per zeescheepvaart, ongeveer 18~40 dagen verzendtijd, het heeft geen tracking informatie, koper moet de douanecontrole lokaal uitvoeren en douanerechten betalen,Je kunt een agent gebruiken om alle lokale dingen te doen en de goederen bij jou thuis te bezorgen..
FOBDit betekent dat u de scheepvaartmaatschappij kunt regelen, we zullen de goederen naar de zeehaven in China verzenden volgens uw kennisgeving, en we zullen alle lokale dingen in China doen.,andere vergoedingen zijn de verantwoordelijkheid van de koper.
3- Verzending naar Rusland.
We sturen de goederen per vliegtuig, de koper hoeft geen belastingen te betalen, eerst verzenden we de goederen naar Moskou, de verzender doet alle douaneverklaring, de verzender betaalt de belastingen vooraf.Na aankomst van de goederen in MoskouRussen leveren de goederen bij jou thuis, zodat de koper zich geen zorgen hoeft te maken over de belasting.
De verzendtijd is ongeveer 18~35 werkdagen! Het heeft een gedetailleerd trackingnummer en trackinginformatie.
Tracking website: https://www.17track.net/ru
4Haal het direct van onze fabriek.
U kunt uw eigen verzendingsagent gebruiken of uw DHL/TNT/Fedex-rekening.
Of als u een expediteur in China heeft, kunnen we de goederen rechtstreeks naar uw expediteur verzenden.
