- Ik weet het niet.Deze link TC06 pick and place machine eenheidsprijs $ 14000 (niet inclusief verzending)
Het zal per zee worden verscheept.contact met ons opnemen voor meer verzendgegevens, onze e-mail: sales@charmhigh-tech.com
Deze pick-and-place machine is compact en schattig, maar toch ongelooflijk krachtig.
Smal ontworpenHigh Precision TC06 Module SMT Pick and Place Machine6 Hoofden 50 voeders, steun 01005CPK> 1.0

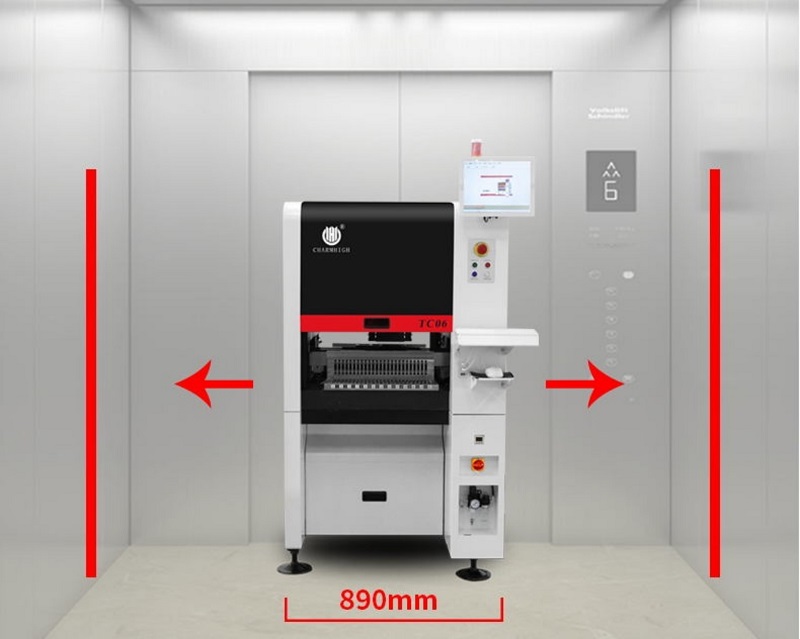

89 cm breed, geschikt voor de meeste kantoordeuren en liften!
Charmhigh TC06 parameters:
| Afmetingen | 890 mm ((L) x 1450 mm ((W) x 1500 mm ((H) |
| Gewicht | 900 kg |
| Stroomvoorziening | AC220V (50Hz, enkelfasig), 3kW |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümopwekking | ingebouwde vacuümpomp |
| Hoeveelheid montagehoofd | 6 |
| Verhoogde snelheid | 27800 pk/uur (optimaal) |
| Toenemende nauwkeurigheid | ±0,04 mm CPK≥1.0 |
| Hoogte van het onderdeel | ≤ 12 mm |
| Type onderdeel | Met uitzondering van resistorcondensator, cilindrische diode, aluminium condensator, SOT, SOP, QFP, QFN, BGA, enz. |
| PCB-dikte | 0.6mm~3.5mm |
| PCB-grootte | 350 mm ((L) x 300 mm ((W) |
| PCB-transport | Automatisch vervoer met drie tracks, PCB-ondersteunend apparaat |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeiersysteem met 19 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows-systeem) met monitor, toetsenbord en muis |
| Aandrijfsysteem | X&Y-as aangedreven doorServomotoren van Panasonic |
| Vervoerstelsel | Grondschroeven + lineaire leidingen |
| Voedingssysteem | 50 NXT 8 mm standaardvoederstapels (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | Vliegcamera x 6 (toepasselijke grootte van het onderdeel: 16mmx16mm); IC-camera x 1 (toepasselijke grootte van het onderdeel: 36mmx36mm); Merkcamera x 2 |
Charmhigh TC06:
1Modelnummer: TC06
2Charmhigh.
3Hoofdconfiguratie:Volledig automatisch in-line + automatische PCB-levering + 6 koppen 50 voeders + (xy) ± 0,04 mm CPK>1.0 + X&Y-as aangedreven door Panasonic servomotor + automatische spuitstukverander + 9 camera's + Aardschroef & Lineaire leidingen +Thermische compensatie + optimale snelheid: 27800CPH
4Voeder: Fuji Electric voeder (afzonderlijk kopen)
5. PCB-oppervlakte:350 mm ((L) * 300 mm ((W)
6. Komt met computer & toetsenbord & muis met Windows systeem
7. Component: 01005/ 0201/ 0402 / 0603-5050/ diode/ triode/ SOP/ QFP/ QFN/ BGA/ LED... tot maximaal 36*36mm IC
8Afmeting: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, enkelfasig)
9. Levertyd: 5-7 werkdagen
10- Levering: per zee / ophalen van onze fabriek rechtstreeks / verzenden naar China magazijn
11Betalingswijze: bankoverschrijving (T/T)
12Verpakking: plywooddoos
Voordelen van TC06:
- Het ondersteunen van CPK is een belangrijke sleutel voor de keuze van een pick and place machine, waardoor het SMT-productieproces stabieler wordt.
-ANC: Automatische wisseling van sproeiers, sproeiers kunnen automatisch worden toegewezen volgens de componenten, waardoor SMT-productie intelligenter en efficiënter wordt.
-Hoogprecisie universele montagehoofd: één machine kan met hoge stabiliteit voldoen aan de montagebehoeften van verschillende onderdelen
- Gegote ijzeren basisstructuur, de pick and place machine draait soepel bij hoge snelheid, beter dan marmer.
- De door de Panasonic servomotor aangedreven X&Y-as zorgt voor de langdurige stabiliteit en precisie van de machine.
Machine-specifieke oplossingen voor pijnpunten: "Het vervangen van sproeiers maakt mijn team gek"
De automatische spuitstukverander verwerkt 6 soorten in 30 seconden.
Machinespecifieke pijnpuntoplossingen:
"De zomerhitte verpest de plaatsing nauwkeurigheid"
Smart Thermal Compensation houdt de hele dag ±0,01 mm.
Machinespecifieke pijnpuntoplossingen:
"Voederlijning eet productietijd op"
Laser Auto-Kalibratie 50 voeders in 5 minuten.
Machinespecifieke pijnpuntoplossingen:

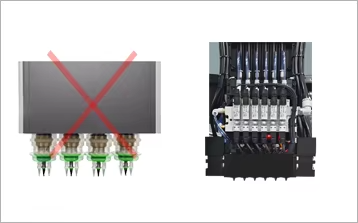

"Terwijl anderen schudden, blijven we stabiel: Dual-motor stabiliteit voor een foutloze hoge snelheid plaatsing".
Eindelijk een machine die niet vibreert van kleine chips bij het haasten van bestellingen.
Machinespecifieke pijnpuntoplossingen:"Het instellen van nieuwe componenten duurt uren"
Vooraf geladen bibliotheek van gemeenschappelijke componenten ️ sleep en laat vallen om te starten.
Machinespecifieke pijnpuntoplossingen:"De machine gaat stil, en dat maakt onze deadlines te kort"
De TC06 werkt als drie machines.
Machinespecifieke pijnpuntoplossingen:"De opleiding van nieuwe operators duurt maanden"
Eenvoudige interface ∙ iedereen kan het in 1 uur uitvoeren.
Montage monsters:
Afzonderlijke aankoop:
1. NXT elektrische voeder
2. NXT trillingsvoeder
3. IC-bak
4. Voor- en achterrolrekken
5. NXT voedingswagen
Onze Charmhigh fabriek heeft IOS9001 gekregen, koop dan uw apparatuur van een uitstekende fabriek.
Charmhigh TC06 parameters:
| Afmetingen | 890 mm ((L) x 1450 mm ((W) x 1500 mm ((H) |
| Gewicht | 900 kg |
| Stroomvoorziening | AC220V (50Hz, enkelfasig), 3kW |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümopwekking | ingebouwde vacuümpomp |
| Hoeveelheid montagehoofd | 6 |
| Verhoogde snelheid | 27800 pk/uur (optimaal) |
| Toenemende nauwkeurigheid | ±0,04 mm CPK≥1.0 |
| Hoogte van het onderdeel | ≤ 12 mm |
| Type onderdeel | Met uitzondering van resistorcondensator, cilindrische diode, aluminium condensator, SOT, SOP, QFP, QFN, BGA, enz. |
| PCB-dikte | 0.6mm~3.5mm |
| PCB-grootte | 350 mm ((L) x 300 mm ((W) |
| PCB-transport | Automatisch vervoer met drie tracks, PCB-ondersteunend apparaat |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeiersysteem met 19 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows-systeem) met monitor, toetsenbord en muis |
| Aandrijfsysteem | X&Y-as aangedreven doorServomotoren van Panasonic |
| Vervoerstelsel | Grondschroeven + lineaire leidingen |
| Voedingssysteem | 50 NXT 8 mm standaardvoederstapels (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | Vliegcamera x 6 (toepasselijke grootte van het onderdeel: 16mmx16mm); IC-camera x 1 (toepasselijke grootte van het onderdeel: 36mmx36mm); Merkcamera x 2 |
Standaard pakketdienst:
Het pakket van onze P&P's is standaard houten pakket voor export om schade tijdens het transport te voorkomen.
Vervoerdienst:
1Verzending door TNT/DHL/FedEx door tot deur.
Voor een pakket van minder dan 200 kg kunt u TNT, DHL, Fedex of een ander expressbedrijf gebruiken, het is een deur tot deur service, het duurt normaal gesproken 5-8 dagen voor levering.belastingen en heffingen zijn niet inbegrepen in de prijs van het artikel of de verzendkostenDeze kosten zijn de verantwoordelijkheid van de koper.
2Verzending per lucht / zee.
Voor grote hoeveelheden, meer dan 500 kg, kunt u gebruik maken van lucht- of zeelevering.
FCA:We zullen de goederen naar het pakhuis in China verzenden op verzoek van de koper, de luchtvaartmaatschappij zal helpen met het regelen van internationale vluchten om de goederen naar uw plaats te verzenden.
CIF: Het betekent dat goederen naar de dichtstbijzijnde zeehaven van kopers worden verzonden per zeescheepvaart, ongeveer 18~40 dagen verzendtijd, het heeft geen tracking informatie, koper moet de douanecontrole lokaal uitvoeren en douanerechten betalen,Je kunt een agent gebruiken om alle lokale dingen te doen en de goederen bij jou thuis te bezorgen..
FOBDit betekent dat u de scheepvaartmaatschappij kunt regelen, we zullen de goederen naar de zeehaven in China verzenden volgens uw kennisgeving, en we zullen alle lokale dingen in China doen.,andere vergoedingen zijn de verantwoordelijkheid van de koper.
3- Verzending naar Rusland.
We sturen de goederen per vliegtuig, de koper hoeft geen belastingen te betalen, eerst verzenden we de goederen naar Moskou, de verzender doet alle douaneverklaring, de verzender betaalt de belastingen vooraf.Na aankomst van de goederen in MoskouRussen leveren de goederen bij jou thuis, zodat de koper zich geen zorgen hoeft te maken over de belasting.
De verzendtijd is ongeveer 18~35 werkdagen! Het heeft een gedetailleerd trackingnummer en trackinginformatie.
Tracking website: https://www.17track.net/ru
4Haal het direct van onze fabriek.
U kunt uw eigen verzendingsagent gebruiken of uw DHL/TNT/Fedex-rekening.
Of als u een expediteur in China heeft, kunnen we de goederen rechtstreeks naar uw expediteur verzenden.
