Spanning*
Type*
Verzending berekend bij kassa.
Deze link is de prijs per eenheid voor CHM-551 exclusief verzending.EXW-prijs: CHM-551: $7800
Neem contact met ons op per e-mail voor detail verzending, onze e-mail: sales@charmhigh-tech.com

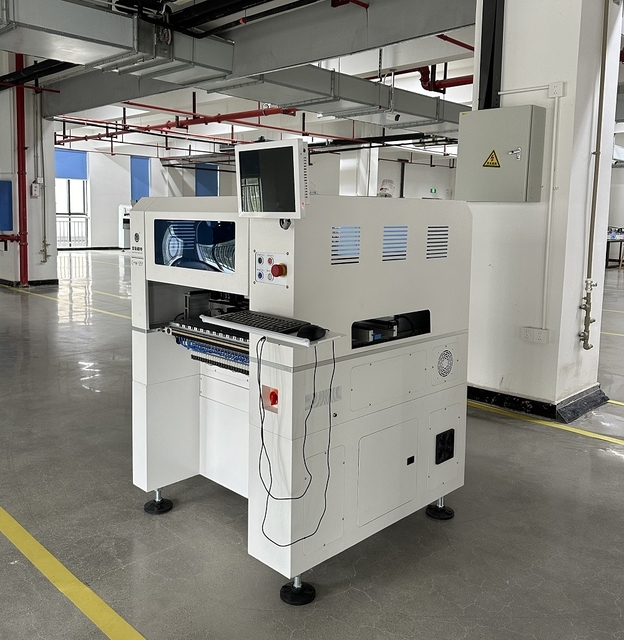

Bijgewerkt model Genius kleinCHM-551SMD pick and place machine.Hoge precisiespiraalschroefAutomatische pcb-conveyor, 50 Feeders 4 hoofden SMT pick and place robot
CHM-551 SMT pick and place machine (metAutomatische vervanging van het spuitstuk) voor SMT-batchproductie.0201ondersteund.CPK-testondersteuning.Economische oplossing voor SMT-assemblage.
Geactualiseerd model van Charmhigh, hoge precisie, hoge configuratie.Ruimte bespaard, zeer goed voor kleine productie met hoge stabiliteit.
Inleiding:
De CHM-551 is een automatische SMT-optel- en plaatsmachine met vier koppen met hoge snelheid en hoge precisie voor algemeen gebruik met een geavanceerd configuratie-mechanisme en uitstekende prestaties, en de prijs is betaalbaar.Het wordt gebruikt voor O&O-proofing en SMT kleine en middelgrote productie, en kan de investeringskosten snel terugverdienen.
Kenmerken van de machine

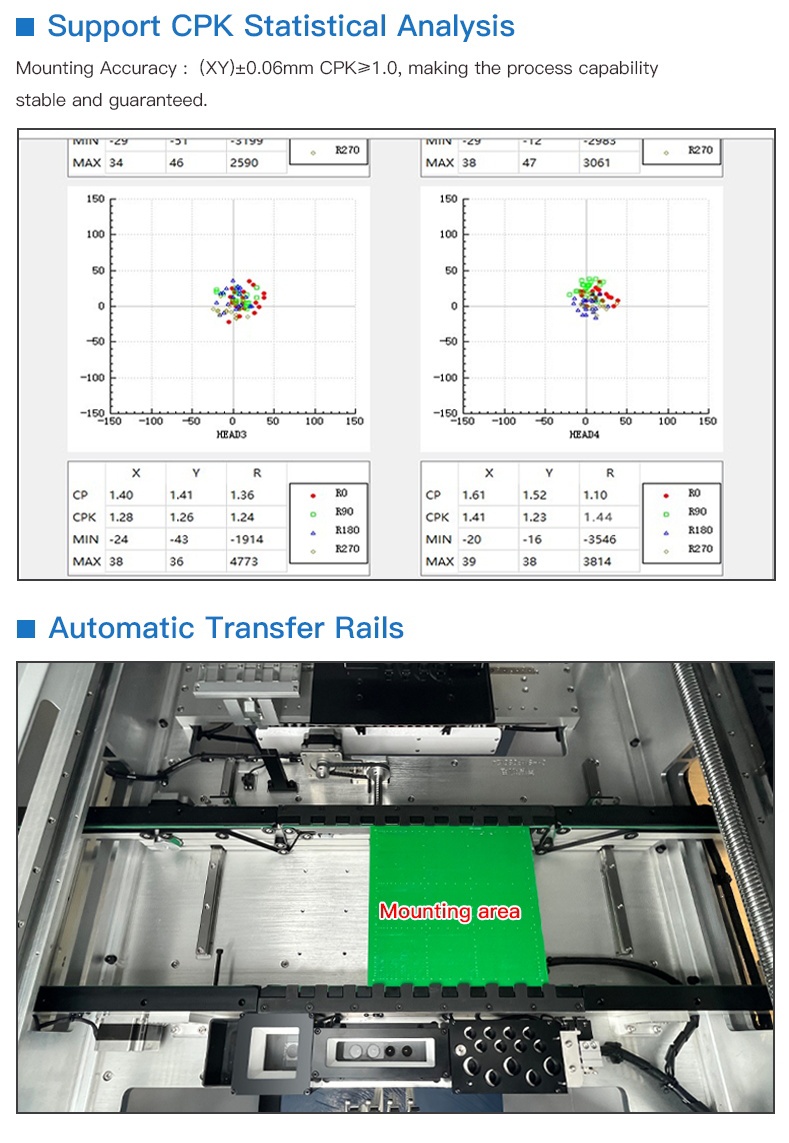

1. Ondersteun CPK-test

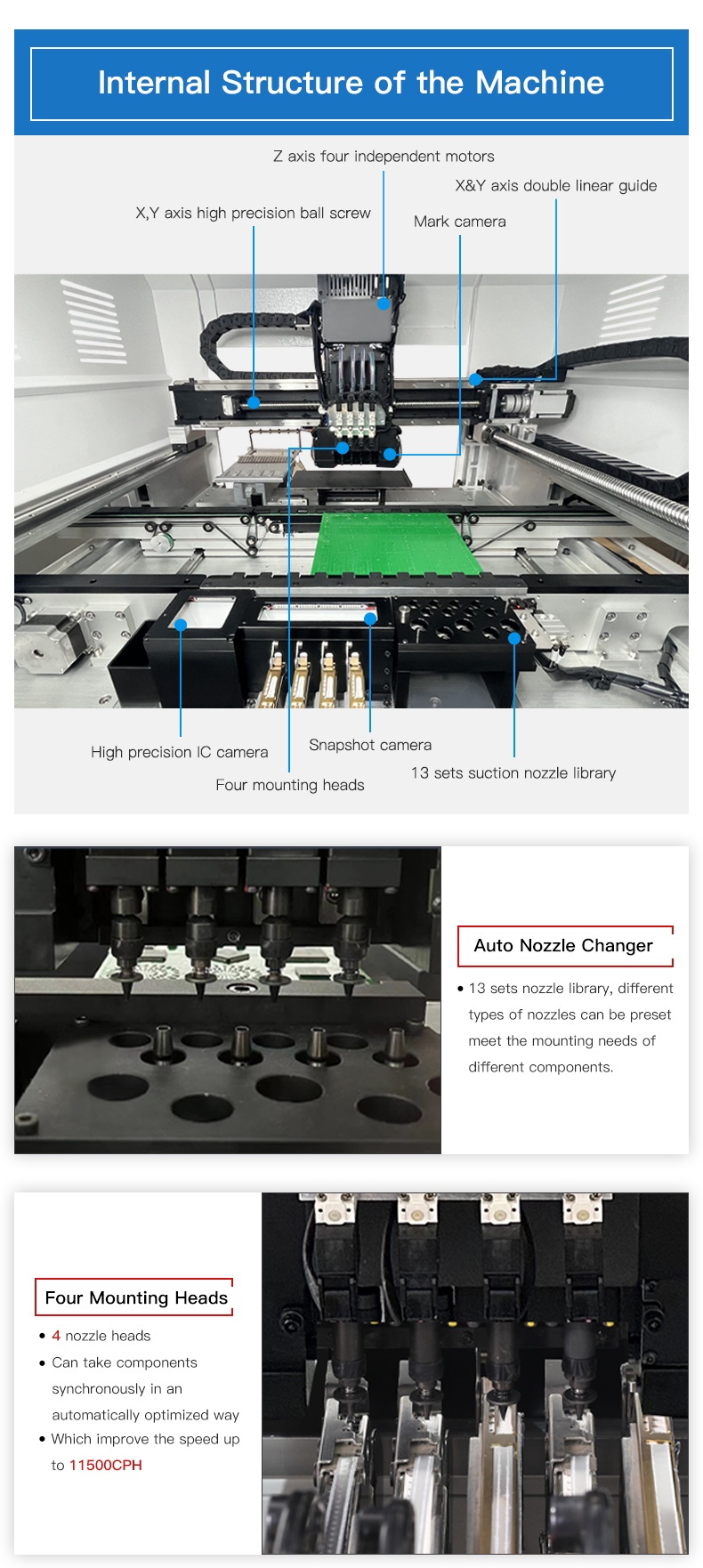

2. Automatische mondstuk wisseling (13 sets mondstuk bibliotheek)

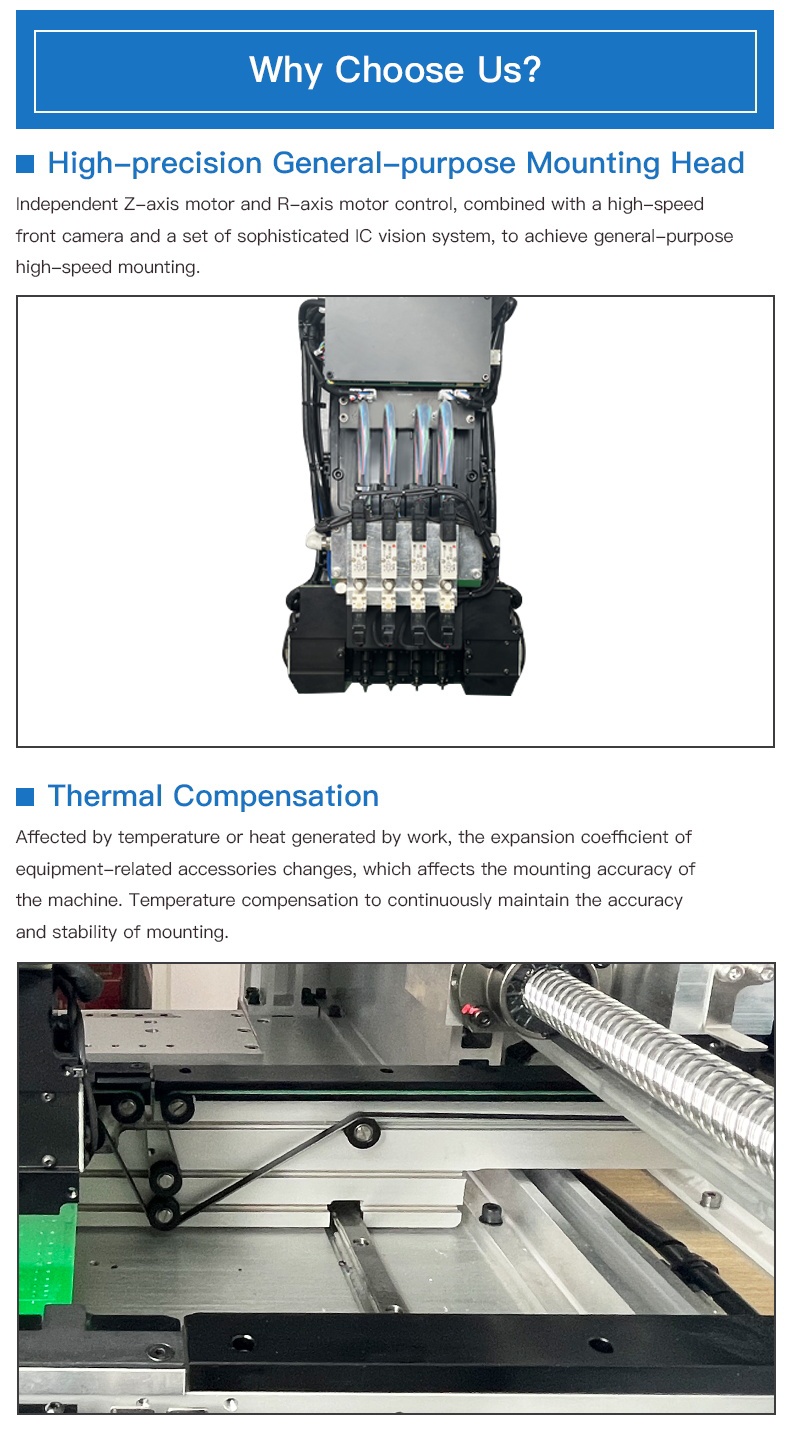

3. Termische compensatie
4. Automatisch vervoer
5. Optimale snelheid:11500CPH IPC9850:8850CPH
6. ...
Voor meer machine functies, raadpleeg onze account manager per e-mail: kimi@charmhigh-tech.com
| CHM-551 Specificaties | |

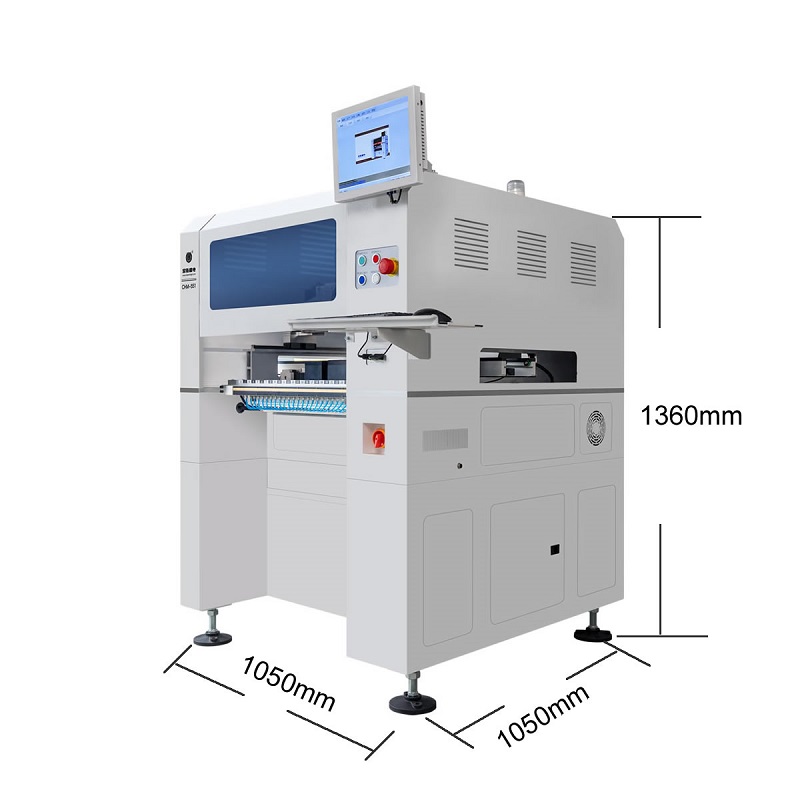

| Afmetingen | 1050mm(L) x1050mm(W) x 1360mm(H) |
| Gewicht | 310 kg |
| Stroomvoorziening | AC220V (50Hz,enkelfase) 1,5kw |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümopwekking | vacuümpomp |
| Hoeveelheid montagehoofd | 4 koppen |
| Verhoogde snelheid | 11500CPH (optimaal)IPC9850: 8850cph |
| Toenemende nauwkeurigheid | (XY) ± 0,05 mm; CPK≥1.0 |
| Hoogte van het onderdeel | 12 mm |
| Type onderdeel | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, enz. (resistor/capacitor/diode/triode/LED/IC, enz.) |
| PCB-dikte | 0.6mm~3.5mm |
| PCB-grootte | 350 mm ((L) x 270 mm ((W) (standaard); 600 mm ((L) x 350 mm ((W) (facultatief) |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeierbibliotheek met 13 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows) met monitor, toetsenbord en muis |

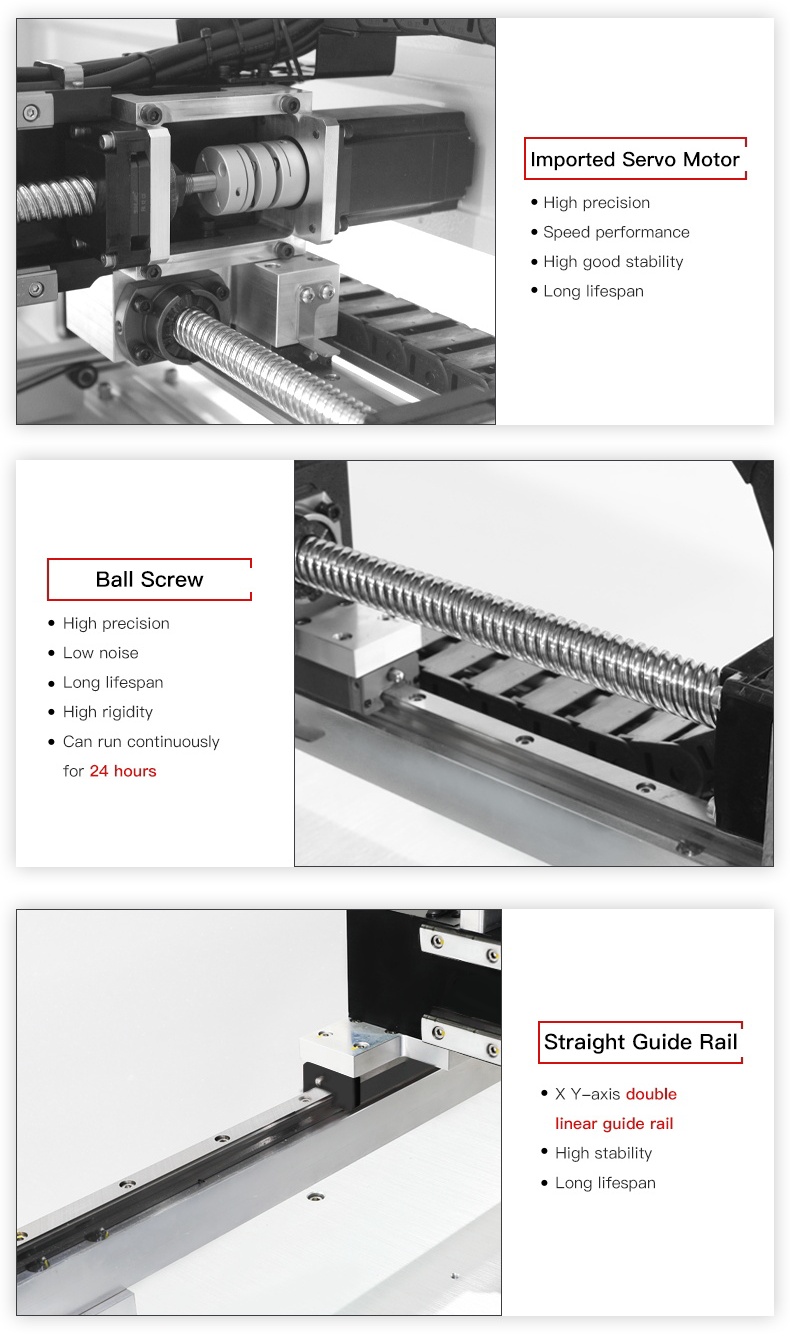

| Aandrijfsysteem | X&Y-as aangedreven door servomotoren; het toepassen van flexibele S-curve versnelling en vertraging |
| Vervoerstelsel | Bolschroef + lineaire gids |

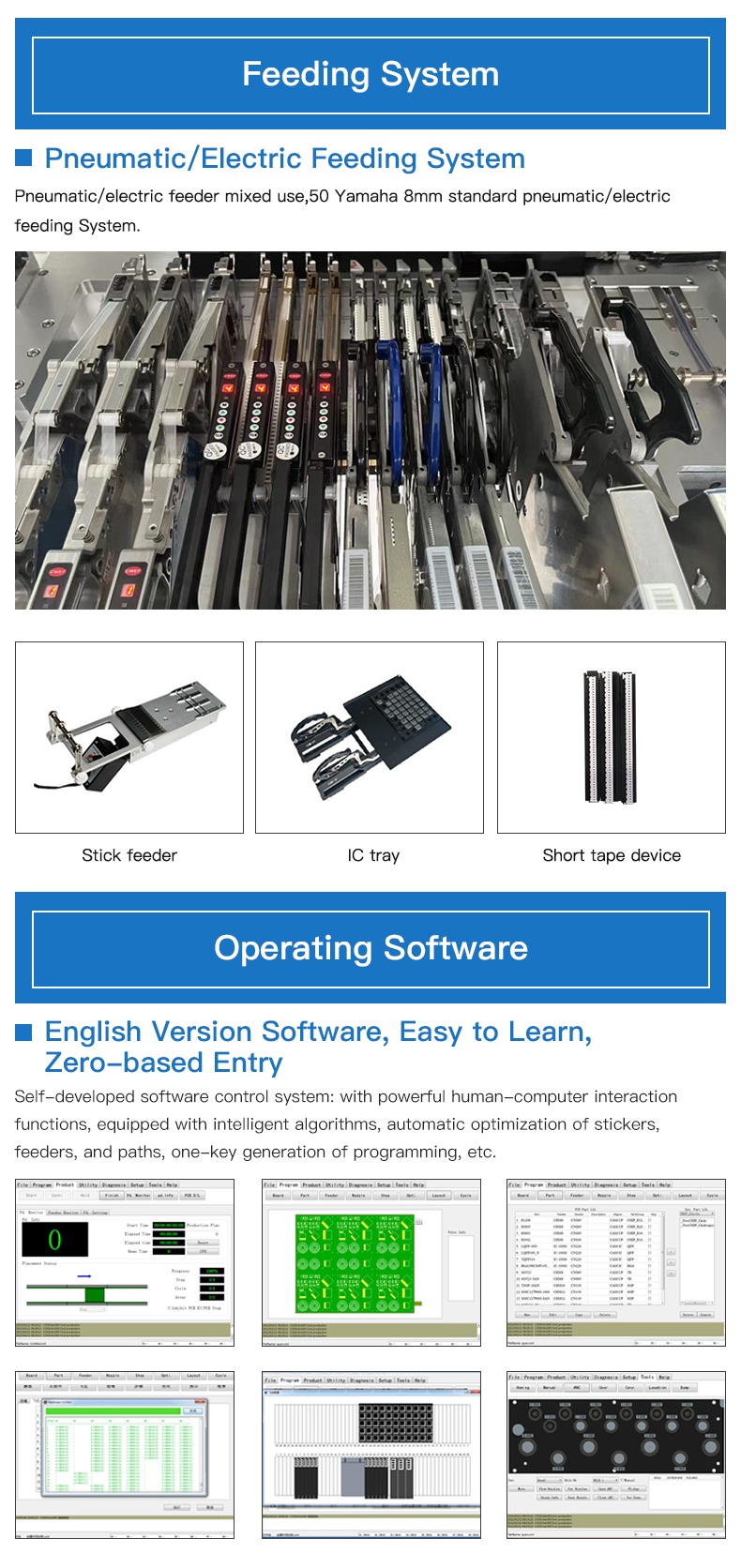

| Voedingssysteem | 50 Yamaha 8 mm standaard pneumatische/elektrische voedingsstaven (ook geschikt voor IC-bak en stokvoeder) |

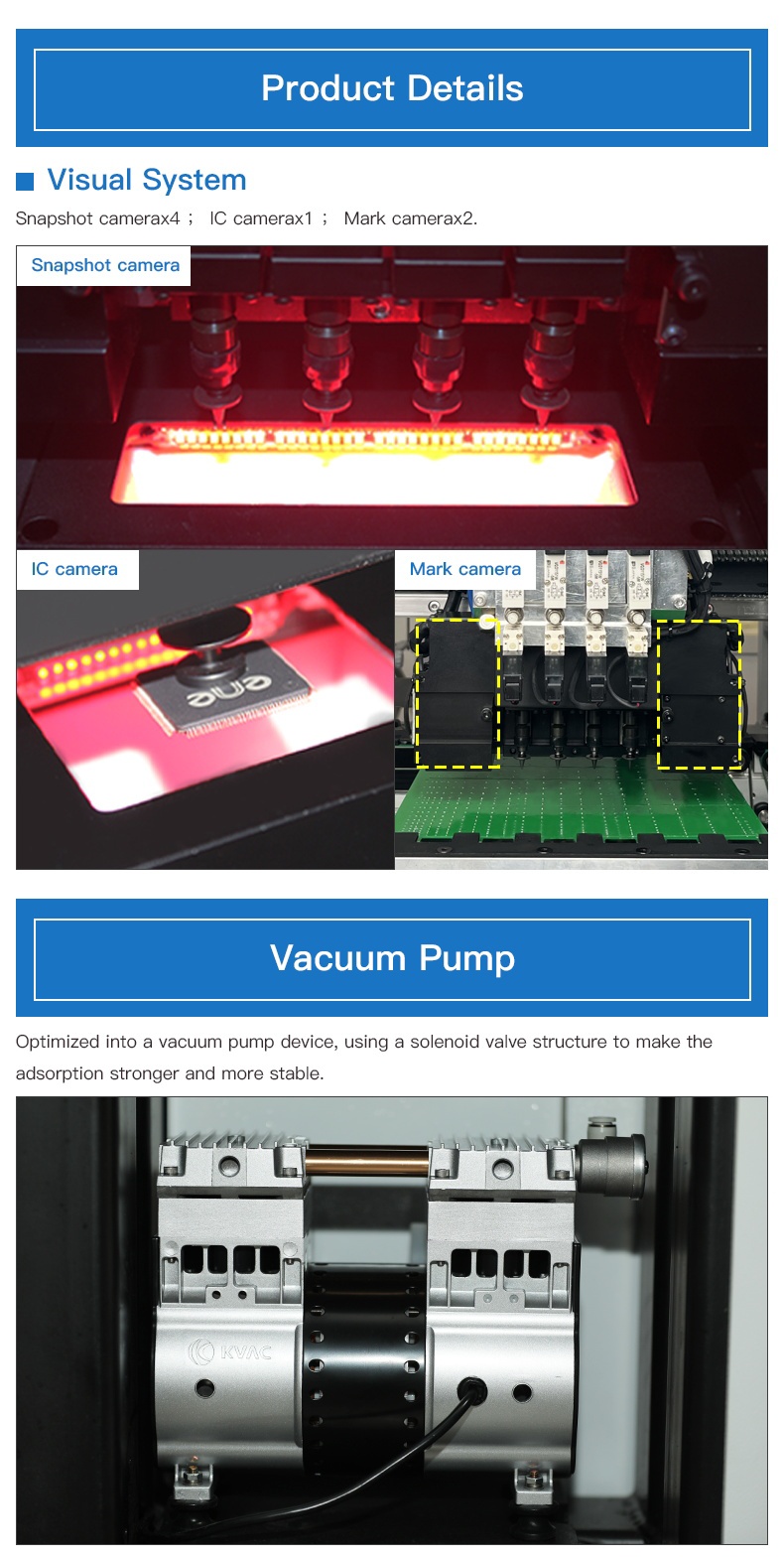

| Visie-systeem | Snapshot camerax4 (toepasselijke grootte van het onderdeel: 14 mm × 14 mm); IC camerax1 (toepasselijke grootte van het onderdeel:36 mm × 36 mm); Merk camerax2 |
Hoogtepunten:
1Automatische uitwisseling van de spuitstukken, je hoeft de spuitstukken niet handmatig te vervangen, heel handig!
2Sterk visie camerasysteem, bijgewerkte camera's met hogere nauwkeurigheid, IC placecd nauwkeuriger en min component 0201.
3Met een pcb-autoconveyor, een kleine SMT-productielijn gebouwd, maak je je handen vrij!
4Hoog geconfigureerd met slimme software, langere levensduur, Charmhigh leveren sterkere mechanische onderdelen.
Werken met universele standaard Yamaha Feeders ((afzonderlijk kopen):
Optie:
1. 8mm/ 12mm / 16mm / 24mm / 32mm / 44mm elektrische voeder
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm pneumatische voeder
3Vibratievoeder
| Artikel 1 | Hoeveelheid | Artikel 1 | Hoeveelheid |
| Pick-and-place machine | 1 | Tweezer | 1 |
| met een vermogen van niet meer dan 10 kW | 8 | Innerlijke hexagonale spanner | 1 |
| Gereedschapskist | 1 | smeerolie | 1 |
| Garantie kaart | 1 | Filter | 4 |
| Gebruikershandleiding | 1 | Snelle aansluiting | 1 |
| Testverslag | 1 | Muispad | 1 |
| Borstel | 1 | Stroomkabel | 1 |
Let op:
De CHM-551 SMT pick and place machine hoeft alleen een externe luchtbron aan te sluiten die door uzelf is voorbereid, en de Yamaha-voeders moeten apart worden gekocht.De machine heeft QC gepasseerd voordat ze vertrokken..We bieden tijdige after-sales service, elke machine 100% getest goed voor het schip uit. Koop het met vertrouwen. Geniet van uw pick and place machine!Service en garantie:De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service. We leveren altijd onderdelen van machines, fabriek betrouwbare directe levering.We bieden online Q/A en probleemoplossingsondersteuning en technische adviesdienstenElke machine is 100% getest voor verzending.Technische ondersteuning & Contact:Kimi LiuCharmhigh Technology LimitedMob/ WhatsApp: 0086 135 106 75756Skype: kimiliu89E-mail: kimi@charmhigh-tech.comTim LeeCharmhigh Technology LimitedMob/ WhatsApp: 0086 186 734 21112Skype:18673421112E-mail: tim@charmhigh-tech.comWelkom om ons te volgenYouTube: www.youtube.com/kimiLiuCharmhighAls u meer informatie en video's wilt zien, neem dan contact met ons op via e-mail.Charmhigh SMT, fabrieksvoorraad, snelle levering. Charmhigh, top Chiense merk.
| CHM-551 Specificaties | |
| Afmetingen | 980mm(L) x1050mm(W) x 880mm(H) |
| Gewicht | 190 kg |
| Stroomvoorziening | AC220V (50Hz,enkelfase) 1,5kw |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümopwekking | vacuümpomp |
| Hoeveelheid montagehoofd | 4 koppen |
| Verhoogde snelheid | 11500CPH (optimaal) IPC9850: 8850cph |
| Toenemende nauwkeurigheid | (XY) ± 0,06 mm; CPK≥1.0 |
| Hoogte van het onderdeel | 12 mm |
| Type onderdeel | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, enz. (resistor/capacitor/diode/triode/LED/IC, enz.) |
| PCB-dikte | 0.6mm~3.5mm |
| PCB-grootte | 350 mm ((L) x 270 mm ((W) (standaard); 600 mm ((L) x 350 mm ((W) (facultatief) |
| Verandering van het spuitstuk | Automatische vervanging van het sproeiersysteem (sproeierbibliotheek met 13 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows) met monitor, toetsenbord en muis |
| Aandrijfsysteem | X&Y-as aangedreven door servomotoren; het toepassen van flexibele S-curve versnelling en vertraging |
| Vervoerstelsel | Bolschroef + lineaire gids |
| Voedingssysteem | 50 Yamaha 8 mm standaard pneumatische/elektrische voedingsstaven (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | Snapshot camerax4 (toepasselijke grootte van het onderdeel: 14 mm × 14 mm); IC camerax1 (toepasselijke grootte van het onderdeel:25 mm × 25 mm); Merk camerax2 |
Standaard pakketdienst:
Het pakket van onze P&P's is standaard houten pakket voor export om schade tijdens het transport te voorkomen.
Vervoerdienst:
1Verzending door TNT/DHL/FedEx door tot deur.
Voor een pakket van minder dan 200 kg kunt u TNT, DHL, Fedex of een ander expressbedrijf gebruiken, het is een deur tot deur service, het duurt normaal gesproken 5-8 dagen voor levering.belastingen en heffingen zijn niet inbegrepen in de prijs van het artikel of de verzendkostenDeze kosten zijn de verantwoordelijkheid van de koper.
2Verzending per lucht / zee.
Voor grote hoeveelheden, meer dan 500 kg, kunt u gebruik maken van lucht- of zeelevering.
FCA:We zullen de goederen naar het pakhuis in China verzenden op verzoek van de koper, de luchtvaartmaatschappij zal helpen met het regelen van internationale vluchten om de goederen naar uw plaats te verzenden.
CIF: Het betekent dat goederen naar de dichtstbijzijnde zeehaven van kopers worden verzonden per zeescheepvaart, ongeveer 18~40 dagen verzendtijd, het heeft geen tracking informatie, koper moet de douanecontrole lokaal uitvoeren en douanerechten betalen,Je kunt een agent gebruiken om alle lokale dingen te doen en de goederen bij jou thuis te bezorgen..
FOBDit betekent dat u de scheepvaartmaatschappij kunt regelen, we zullen de goederen naar de zeehaven in China verzenden volgens uw kennisgeving, en we zullen alle lokale dingen in China doen.,andere vergoedingen zijn de verantwoordelijkheid van de koper.
3- Verzending naar Rusland.
We sturen de goederen per vliegtuig, de koper hoeft geen belastingen te betalen, eerst verzenden we de goederen naar Moskou, de verzender doet alle douaneverklaring, de verzender betaalt de belastingen vooraf.Na aankomst van de goederen in MoskouRussen leveren de goederen bij jou thuis, zodat de koper zich geen zorgen hoeft te maken over de belasting.
De verzendtijd is ongeveer 18~35 werkdagen! Het heeft een gedetailleerd trackingnummer en trackinginformatie.
Tracking website: https://www.17track.net/ru
4Haal het direct van onze fabriek.
U kunt uw eigen verzendingsagent gebruiken of uw DHL/TNT/Fedex-rekening.
Of als u een expediteur in China heeft, kunnen we de goederen rechtstreeks naar uw expediteur verzenden.
