Deze machine eenheid prijs is $ 7800, het zal zijnover zee verzondenNeem contact met ons op voor verzendgegevens.

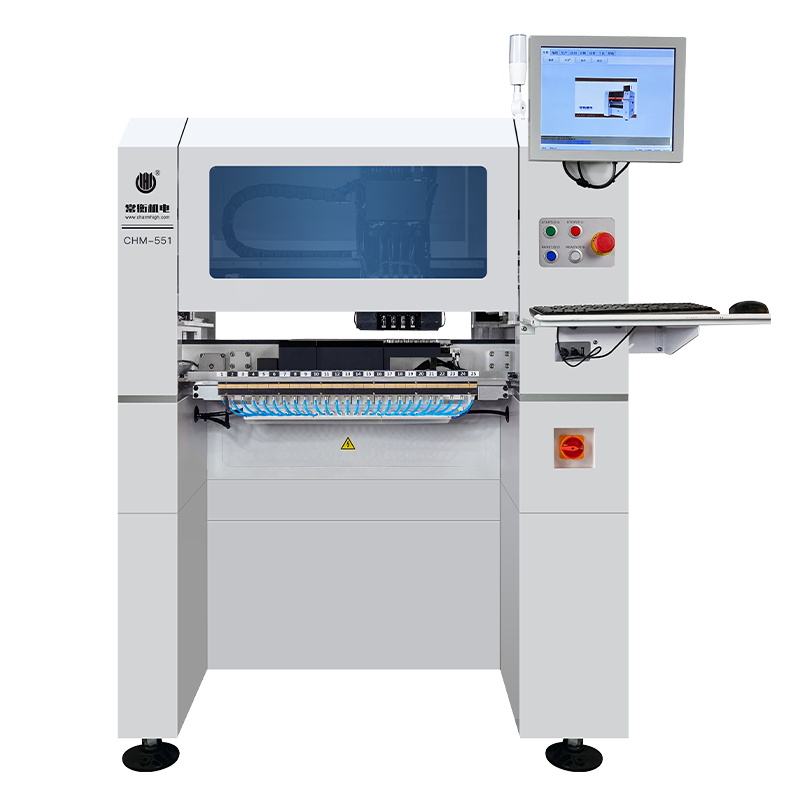

Genius CHM-551 4 koppen SMT pick and place machine van Charmhigh
Super hoge precisie, hoge configuratie, eenvoudige bediening, ruimte bespaard.
Zeer goed voor prototyping met hoge precisie en kleine batchproductie met hoge stabiliteit.
Beschrijving:
Deze 4-kop CHM-551 is ontworpen voor precisie en gebruiksgemak in de elektronische productie, terwijl de snelheid niet erg hoog is, de werkelijke snelheid 8850 CPH.
Het is uitstekend in nauwkeurigheid, in staat om 0201 componenten met opmerkelijke nauwkeurigheid te behandelen en heeft strenge CPK-tests doorstaan.
Het compacte ontwerp past perfect in prototyping en kleine tot middelgrote productieinstallaties.
Wat een van de meest geavanceerde kleine monteurs op de markt is.
CHM-551 SMT Pick and Place Machine (met automatische mondstukvervanging) geschikt voor het maken van hoge precisie prototypes en een economische oplossing voor SMT-assemblage.
Als je een hoge precisie kamer-spaarde machine wilt, is deze je beste keuze!
CHM-551 Onderdelenlijst
| Artikel 1 | Hoeveelheid | Artikel 1 | Hoeveelheid |
| Pick-and-place machine | 1 | Tweezer | 1 |
| met een vermogen van niet meer dan 10 kW | 8 | Innerlijke hexagonale spanner | 1 |
| Gereedschapskist | 1 | smeerolie | 1 |
| Garantie kaart | 1 | Filter | 4 |
| Gebruikershandleiding | 1 | Snelle aansluiting | 1 |
| Testverslag | 1 | Muispad | 1 |
| Borstel | 1 | Stroomkabel | 1 |
| CHM-551 Specificaties | |
| Afmetingen | 1050mm(L) x1050mm(W) x 1360mm(H) |
| Gewicht | 310 kg |
| Stroomvoorziening | AC220V (50Hz,enkelfase) 1,5kw |
| Air Supply | 0.5MPa ~ 0.7MPa |
| Vacuümopwekking | vacuümpomp |
| Hoeveelheid montagehoofd | 4 koppen |
| Verhoogde snelheid | 11500CPH (optimaal);IPC9850: 8850cph |
| Toenemende nauwkeurigheid | (XY) ± 0,05 mm;CPK≥1.0 |
| Hoogte van het onderdeel | 12 mm |
| Type onderdeel | 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, enz. (resistor/capacitor/diode/triode/LED/IC, enz.) |
| PCB-dikte | 0.6mm~3.5mm |
| PCB-grootte | 350 mm ((L) x 270 mm ((W) (standaard); |
| Verandering van het spuitstuk | Automatische vervanging van het spuitstuk(een bibliotheek met 13 gaten) |
| Controlesysteem | Ingebouwde industriële computer (Windows-systeem) met monitor, toetsenbord en muis |
| Aandrijfsysteem | X&Y-as aangedreven door servomotoren; het toepassen van flexibele S-curve versnelling en vertraging |
| Vervoerstelsel | Bolschroef + lineaire gids |
| Voedingssysteem | 50 Yamaha 8 mm standaard pneumatische/elektrische voedingsstaven (ook geschikt voor IC-bak en stokvoeder) |
| Visie-systeem | Snapshot camerax4 (toepasselijke grootte van het onderdeel: 14 mm × 14 mm); IC camerax1 (toepasselijke grootte van het onderdeel: 36 mm × 36 mm); Merk camerax2 |

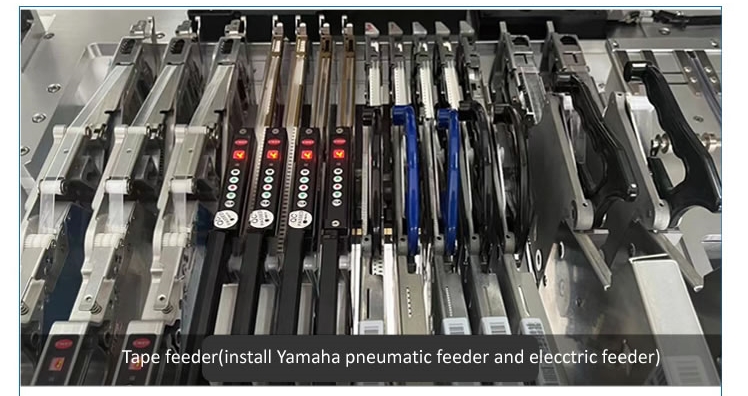

Werken met Yamaha elektrische voeder en pneumatische voeder (afzonderlijk kopen):

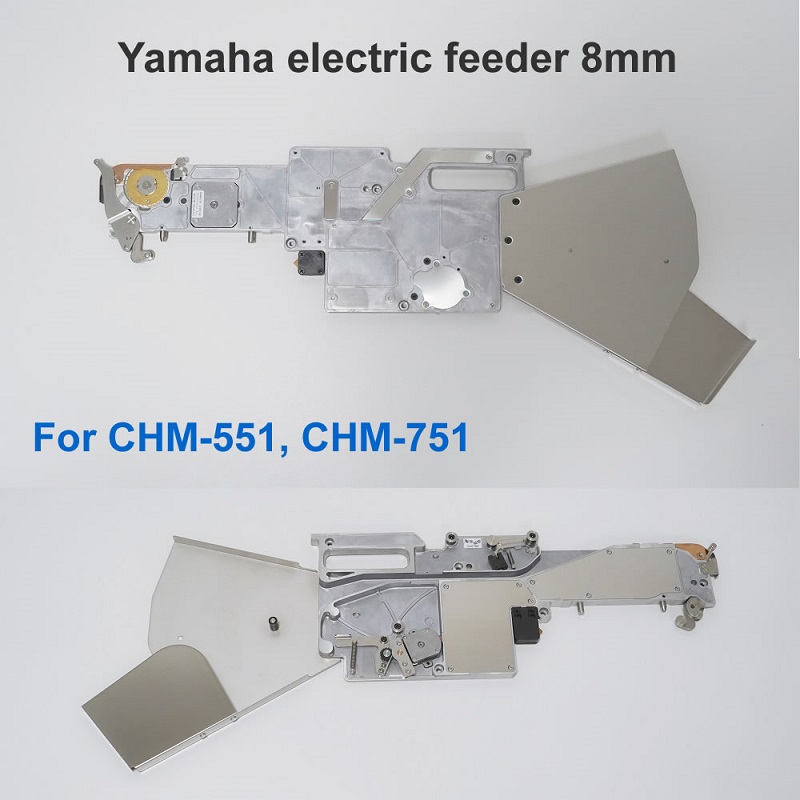

Yamaha Electric voeder voor CHM-551, optie: 8/12/16/24/32mm:

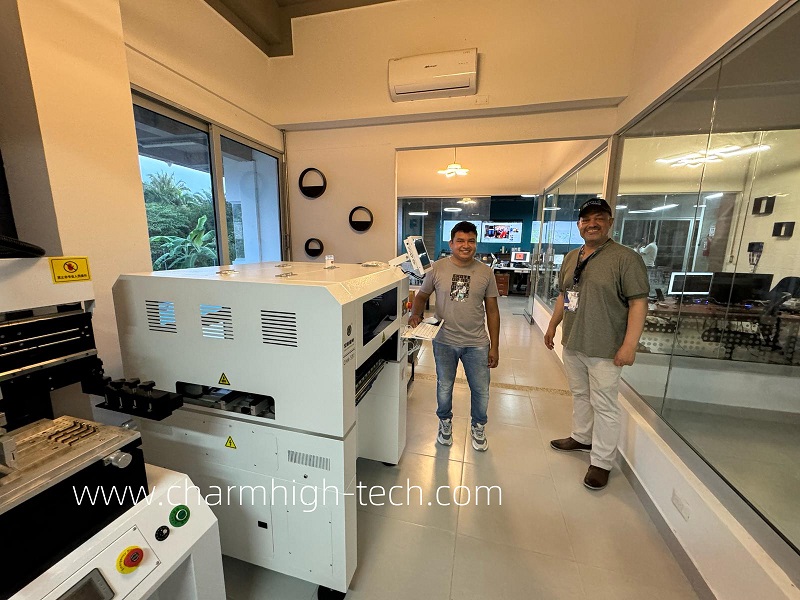

Klantenfeedback 100% goed:
Let op:
De CHM-551 smt pick and place machine hoeft alleen een externe luchtbron aan te sluiten die door jezelf is voorbereid, geen andere dingen nodig.
De machine is door QC gegaan voor het schip vertrokken.
We bieden tijdige after-sales service, elke machine is 100% getest voordat ze wordt verzonden.
Geniet van je pick-and-place machine!
Service en garantie:
De volledige machine heeft een garantieperiode van 1 jaar vanaf het moment van aankoop en levenslange service.
We leveren altijd reserveonderdelen van machines, fabriek betrouwbare directe levering.
Wij bieden online Q/A en probleemoplossingsondersteuning en technische adviesdiensten.
Elke machine is 100% goed getest voor verzending.
Technische ondersteuning & Contact:
Kimi Liu
Charmhigh Technology Limited
Mob/ WhatsApp: +86 135 106 75756
E-mail: kimi@charmhigh-tech.com
U bent welkom om ons te volgen.YouTubeIk heb een paar foto's gemaakt.
Als u meer informatie en video's wilt zien, neem dan contact met ons op via e-mail.
1Modelnummer: CHM-551
2Charmhigh.
3. Hoofdconfiguratie: Hoog nauwkeurige 0201 ondersteunt CPK ≥1.0 + 4 hoofden 50 voeders + Verticaal type + Ball schroef met & lineaire gids + Auto spuitstuk verandering + Server motor + 7 camera's + Yamaha voeders ondersteund + Thermische compensatie
4Maximaal PCB-oppervlak: 350 x 270 mm
5Component: 0201, 0402-5050, SOP, QFN, QFP, BGA enz.
6. Afmetingen: 1050mm ((L) * 1050mm ((W) * 1360mm ((H), AC220V (50Hz)
7. Levertyd: 2-5 werkdagen (warm model op voorraad)
8Levering: door zee, van deur tot deur, inclusief verzending, douanerechten, belastingen.
9Betalingswijze: bankoverschrijving (T/T); PayPal; creditcard; W/U
10Verpakking: plywooddoos
11HS-code: 8479.89.62.00 (pick-and-place machine)
Vraag: Wat is een CPK-test? Door de klootzak.op2024-10-24
Antwoord:CPK verwijst naar de procescapaciteitsindex, het is een maatstaf voor hoe consistent en nauwkeurig een pick-and-place machine in zijn productie is.Het betekent dat de machine echt goed is in het plaatsen van componenten precies waar ze moeten zijn.Als de CPK laag is, kan het betekenen dat de machine er niet zo goed in is en er meer fouten kunnen zijn in het assemblageproces.CPK < 1: Slecht; 1 ≤ CPK < 1.33; CPK ≥ 1.33Uitstekend.Door Charmhigh Technologyop2024-10-25
Standaard pakketdienst:
Het pakket van onze P&P's is standaard houten pakket voor export om schade tijdens het transport te voorkomen.
Vervoerdienst:
1Verzending door TNT/DHL/FedEx door tot deur.
Voor een pakket van minder dan 200 kg kunt u TNT, DHL, Fedex of een ander expressbedrijf gebruiken, het is een deur tot deur service, het duurt normaal gesproken 5-8 dagen voor levering.belastingen en heffingen zijn niet inbegrepen in de prijs van het artikel of de verzendkostenDeze kosten zijn de verantwoordelijkheid van de koper.
2Verzending per lucht / zee.
Voor grote hoeveelheden, meer dan 500 kg, kunt u gebruik maken van lucht- of zeelevering.
FCA:We zullen de goederen naar het pakhuis in China verzenden op verzoek van de koper, de luchtvaartmaatschappij zal helpen met het regelen van internationale vluchten om de goederen naar uw plaats te verzenden.
CIF: Het betekent dat goederen naar de dichtstbijzijnde zeehaven van kopers worden verzonden per zeescheepvaart, ongeveer 18~40 dagen verzendtijd, het heeft geen tracking informatie, koper moet de douanecontrole lokaal uitvoeren en douanerechten betalen,Je kunt een agent gebruiken om alle lokale dingen te doen en de goederen bij jou thuis te bezorgen..
FOBDit betekent dat u de scheepvaartmaatschappij kunt regelen, we zullen de goederen naar de zeehaven in China verzenden volgens uw kennisgeving, en we zullen alle lokale dingen in China doen.,andere vergoedingen zijn de verantwoordelijkheid van de koper.
3- Verzending naar Rusland.
We sturen de goederen per vliegtuig, de koper hoeft geen belastingen te betalen, eerst verzenden we de goederen naar Moskou, de verzender doet alle douaneverklaring, de verzender betaalt de belastingen vooraf.Na aankomst van de goederen in MoskouRussen leveren de goederen bij jou thuis, zodat de koper zich geen zorgen hoeft te maken over de belasting.
De verzendtijd is ongeveer 18~35 werkdagen! Het heeft een gedetailleerd trackingnummer en trackinginformatie.
Tracking website: https://www.17track.net/ru
4Haal het direct van onze fabriek.
U kunt uw eigen verzendingsagent gebruiken of uw DHL/TNT/Fedex-rekening.
Of als u een expediteur in China heeft, kunnen we de goederen rechtstreeks naar uw expediteur verzenden.
